Les deux pièces de ce modèle sont les pièces solides. Nous utilisons les outils de géométrie pour créer la pièce internal water (eau interne) en bouchant les ouvertures.
Cliquez sur Outils de géométrie à partir de l'onglet Configuration.
Dans la boîte de dialogue Outils de géométrie, sélectionnez l'onglet Remplissage des cavités.

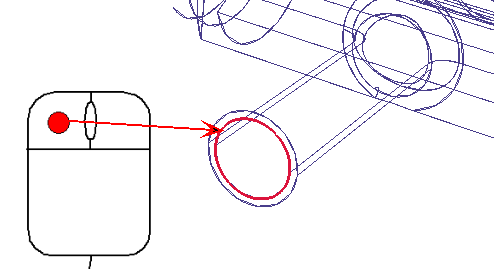

Sélectionnez l'une des arêtes internes de la première entrée.
Remarque : L'autre arête est automatiquement sélectionnée.
Cliquez sur le bouton Créer la surface
Bouchez l'entrée froide

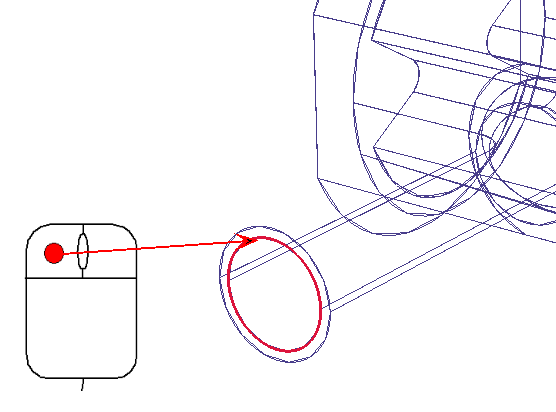

Faites pivoter le modèle et sélectionnez l'une des arêtes internes de la deuxième entrée.
Remarque : L'autre arête est automatiquement sélectionnée.
Cliquez sur le bouton Créer la surface
Remarque : Comme vous pouvez le voir, l'outil Remplissage des cavités permet de créer des bouchons de surface d'entrée qui partagent une arête avec la pièce de tuyau solide. Lors de la résolution pour le transfert thermique, cela peut introduire une "conduction artificielle" entre solide et fluide, en raison des arêtes partagées. Pour les besoins de ce didacticiel, nous allons négliger cet effet. Toutefois, dans les situations nécessitant plus de précision, une autre approche consiste à créer des pièces de recouvrement dans le modèle CAO ou à supprimer la paroi externe du tuyau de la simulation.
Pour en savoir plus sur l'outil de géométrie de remplissage des cavités
