Az eszközpaletta bármely eszközének tulajdonságai módosíthatók.
Az eszközpalettán található eszközök tulajdonságai megváltoztathatók. Módosíthatja például egy blokk beillesztési léptékét vagy egy sraffozási mintázat szögét.

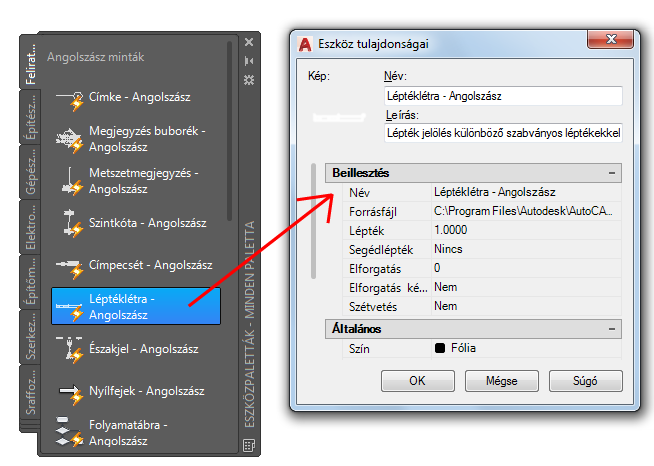

Az egyes eszközök helyi menüjében elérhető Eszköz tulajdonságai párbeszédpanel a következő tulajdonságcsoportokat tartalmazza:
- Parancs. Az eszközleporelló megjelenését és az eszközök parancsának karakterláncát vezérli.
- Táblázat. A táblázatstílust, a sorok és oszlopok számát, valamint az írási irányt vezérli.
- Beillesztés, Csatolás és Minta tulajdonságai. Objektumspecifikus tulajdonságokat vezérel, például: lépték, elforgatás és szög.
- Általános tulajdonságok. Felülírja az aktuális rajztulajdonság-beállításokat (például fólia, szín és vonaltípus).
A további beállítások a kamera- és vágási tulajdonságokat, a megvilágítási jellemzőket és a látványstílusokat szabályozzák (az AutoCAD LT programban nem érhetők el).
A nyílgombokra kattintva kibonthatja, illetve összezárhatja a kategóriákat.
Eszközikonok módosítása
Több módon is frissíthet egy eszközképet:
- Másik ikon megadása. Az eszköz ikonját a megadott képre cserélheti. Ez akkor hasznos, amikor az automatikusan létrehozott ikon túlságosan zsúfolt, így nehezen ismerhető fel.
- Blokkból, xrefből vagy raszterképből létrehozott ikon frissítése. A blokk, xref vagy raszterkép ikonja az eszközpalettán nem frissül automatikusan, ha a definíciója megváltozik.
Tulajdonság-felülírások megadása eszközökhöz
Az Eszköz tulajdonságai párbeszédpanel területeket tartalmaz a tulajdonság-felülírásokhoz. Ez a funkció időt takarít meg, és csökkenti a hibalehetőségek számát a tulajdonságok automatikus megadásával bizonyos objektumok létrehozásához használt eszközök esetén.
A fóliatulajdonság felülírása hatással van például a színre, a vonaltípusra, a vonalvastagságra, a nyomtatási stílusra és az átlátszóságra. Ha sraffozást kíván elhelyezni egy megadott fólián az aktuális fóliabeállítástól függetlenül, a tulajdonság-felülírás a következőképpen történik:
- A rajz hiányzó fóliáját a rendszer automatikusan létrehozza, amikor beilleszti az eszközt.
- Ha kikapcsolt vagy fagyasztott állapotban van az a fólia, melyhez tartalmat ad hozzá, akkor a program ideiglenesen bekapcsolja vagy felolvasztja a fóliát.
