TAGLIA (comando)

Taglia gli oggetti fino ad incontrare gli spigoli di altri oggetti.

Trova

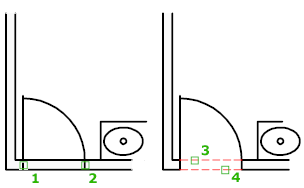

Per tagliare gli oggetti, selezionare i contorni e premere INVIO. Selezionare quindi gli oggetti che si desidera tagliare. Per utilizzare tutti gli oggetti come contorni, premere INVIO al primo messaggio di selezione degli oggetti.

Vengono visualizzati i seguenti messaggi di richiesta:

Selezionare limiti di taglio

Specifica uno o più oggetti da utilizzare come contorno per il taglio. TAGLIA proietta i limiti di taglio e gli oggetti da tagliare sul piano XY del sistema di coordinate utente corrente (UCS).

Nota: Per selezionare i limiti di taglio che includono blocchi, è possibile utilizzare solo la selezione singola e le opzioni Interseca, Intercetta e Seleziona tutto.

Selezionare oggetti

Specifica i singoli oggetti.

Seleziona tutto

Specifica che tutti gli oggetti del disegno possono essere utilizzati come contorno di taglio.

Oggetto da tagliare

Specifica l'oggetto da tagliare. Se è possibile più di un risultato di ritaglio, il risultato è determinato dalla posizione del primo punto di selezione.

Selezionare oggetto tenendo premuto MAIUSC per estenderlo

Estende gli oggetti selezionati invece di tagliarli. Questa opzione fornisce un metodo facile per alternare le operazioni di taglio ed estensione.

Intercetta

Seleziona tutti gli oggetti che intersecano una selezione Intercetta Per selezione Intercetta si intende una serie di segmenti di linea temporanei specificati con due o più punti Intercetta. La selezione Intercetta non costituisce una sequenza chiusa.

Interseca

Seleziona gli oggetti che intersecano o si trovano all'interno di un'area rettangolare definita da due punti.

Nota: Alcune selezioni di intersezione degli oggetti da tagliare sono ambigue. TAGLIA risolve la selezione seguendo la finestra di intersezione rettangolare in senso orario, dal primo punto al primo oggetto incontrato.

Progetto

Specifica il metodo di proiezione utilizzato per tagliare gli oggetti.

Nessuno

Non specifica alcuna proiezione. Il comando taglia solo gli oggetti che intersecano il limite di taglio nello spazio 3D.

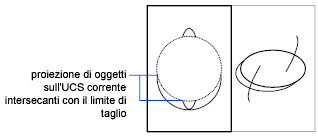

UCS

Specifica la proiezione sul piano XY del sistema UCS corrente. Il comando taglia solo gli oggetti che non intersecano il limite di taglio nello spazio 3D.

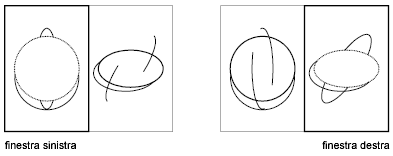

Vista

Specifica la proiezione lungo la direzione della vista corrente. Vengono tagliati gli oggetti che intersecano il limite nella vista corrente.

Spigolo

Determina se un oggetto viene tagliato in corrispondenza dello spigolo estrapolato di un altro oggetto o solo in corrispondenza di un oggetto che lo interseca nello spazio 3D.

Integra

Estende il limite di taglio lungo il relativo percorso naturale al fine di intersecare un oggetto nello spazio 3D.

Nessuna estensione

Specifica che l'oggetto deve essere tagliato solo in corrispondenza del limite di taglio che lo interseca nello spazio 3D.

Nota: Quando si tagliano i tratteggi, non impostare Spigolo su Estendi. Se si effettua tale impostazione, non verrà creato il ponte tra gli spazi presenti nei contorni, anche quando la tolleranza di spazio è impostata su un valore corretto.

Gomma per cancellare

Elimina gli oggetti selezionati. L'opzione offre un sistema conveniente per eliminare gli oggetti non necessari senza lasciare il comando TAGLIA.

Annulla

Annulla la modifica più recente apportata mediante il comando TAGLIA.
