Come stirare gli oggetti modificando le quote simmetriche (AutoCAD Mechanical)

1. Fare clic su scheda Annotaelenco a discesa del gruppo QuotaStiramento lineare/simmetrico. Trova
2. Digitare S per selezionare l'opzione Simmetrica.

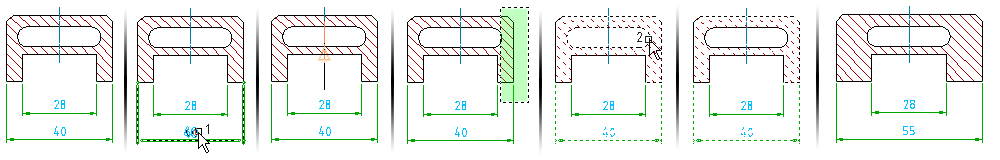

3. Selezionare il testo di quota della quota simmetrica dell'oggetto (1).
4. digitare un valore.
5. Selezionare l'oggetto da stirare e la quota associata utilizzando la selezione delle finestre intersecanti.
6. Se il gruppo di selezione contiene oggetti che non devono essere stirati, fare clic sugli oggetti tenendo premuto il tasto MAIUSC (2) per rimuoverli dal gruppo di selezione.

   Per selezionare più oggetti per lo stiramento, selezionarli utilizzando la finestra intersecante.

   Nota: I seguenti oggetti vengono spostati anziché stirati:

   • Oggetti completamente racchiusi nella finestra intersecante.
   • Oggetti selezionati singolarmente.
   • Oggetti selezionati tramite la finestra di selezione.
7. Premere INVIO fino al termine del comando.

Nota:

• È necessario aggiungere un punto di definizione della quota al gruppo di selezione quando si modifica tale quota.

• Per stirare o ridurre gli oggetti non quotati:

  1. Selezionare il punto iniziale e il punto finale sul contorno dell'oggetto con il puntatore per specificare la lunghezza.
  2. Immettere un nuovo valore.
