Nella sezione precedente viene illustrato in che modo in AutoCAD Civil 3D vengono modellate le geometrie complesse. In questo argomento sono descritte diverse procedure consigliate per la preparazione di un'impronta di scarpata. Ad esempio, è possibile utilizzare gli strumenti di modifica delle linee caratteristiche disponibili in AutoCAD Civil 3D per correggere e semplificare le linee caratteristiche.
È possibile utilizzare alcune delle seguenti procedure ottimali:
- Utilizzare Editor quote altimetriche per verificare le quote altimetriche lungo le linee caratteristiche. Cercare le posizioni in cui la quota altimetrica potrebbe diventare accidentalmente zero (0), ad esempio in un punto di divisione.
- Utilizzare il comando Sfoltisci (WeedFeatures) per rimuovere i punti non necessari e semplificare la geometria della scarpata dove possibile. Questa operazione può migliorare decisamente i risultati dell'intersezione di due o più scarpate.
- Utilizzare il comando Adatta curva (FitCurveFeature) per sostituire i segmenti tessellati con un arco. Questa operazione consente di creare una faccia scarpata con curvature arrotondate, anziché molti segmenti retti e brevi. I segmenti tassellati sono comuni nelle linee caratteristiche create a partire da polilinee 3D senza il supporto degli archi, ad esempio quelle create con i comandi per la costruzione di scarpate di Land Desktop.
Rimozione di punti non necessari

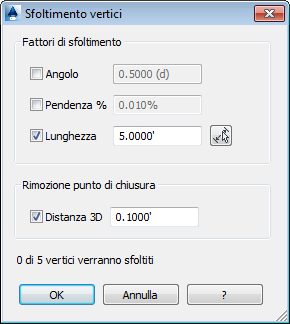

Nella figura 16 viene illustrata la finestra di dialogo per la configurazione dell'operazione di sfoltimento. È possibile specificare i fattori di sfoltimento da applicare, modificare i valori numerici e visualizzare un'anteprima dei risultati prima di confermare l'operazione. Scegliendo il pulsante ? in questa finestra di dialogo è possibile visualizzare l'argomento della Guida in linea relativo allo sfoltimento e apprendere come utilizzare questi controlli per ottenere risultati ottimali.
Figura 16: controlli di sfoltimento
Sostituzione dei segmenti tessellati

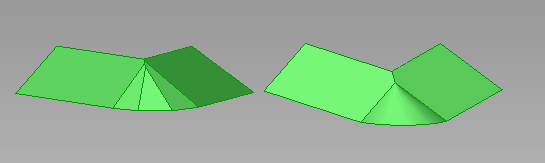

La scarpata della figura 17 a sinistra si basa sulla parte interna di una curva tessellata da segmenti di linea. La scarpata a destra è invece basata su un arco effettivo. La forma modificata dell'arco è una scarpata più realistica.
Figura 17: scarpata basata su una curva segmentata o su un arco
È possibile utilizzare il comando Arrotonda per convertire una linea caratteristica tessellata in un arco reale, in modo analogo alla curva di adattamento di una polilinea.
