Come utilizzare viste in sezione

Tagliare il modello per visualizzare viste in sezione di un quarto, semisezione o tre quarti.

Creare una vista in sezione per vedere all'interno del modello. Una vista in sezione non modifica la geometria.

Usare una faccia piana o un piano per tagliare temporaneamente una porzione del modello.

Le viste in sezione possono essere salvate nelle rappresentazioni della vista di disegno.

Dopo aver selezionato una vista in sezione, è possibile fare clic con il pulsante destro del mouse e scegliere Inverti per scorrere le viste disponibili. Con le viste in sezione di un quarto e di tre quarti è possibile visualizzare le viste opposte rispettive.

Per spostare un piano di sezione, fare clic con il pulsante destro del mouse e scegliere Spostamento virtuale Piano di sezione 1 (o Piano di sezione 2). Quindi, trascinare il piano di sezione, impostare l'offset o ruotare la rotellina del mouse.

Nota: Sia la vista in sezione di un quarto sia quella di tre quarti consentono di selezionare due piani qualsiasi, non solo quelli perpendicolari. Se si desidera, è possibile definire il tipo di taglio in sezione e visualizzare porzioni di sezione.

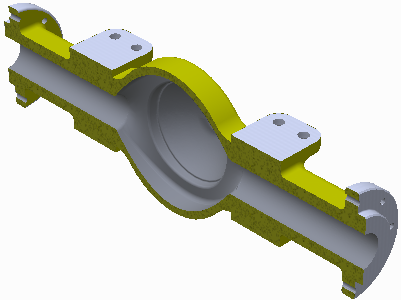

Creazione di una semisezione

1. Fare clic sulla scheda Vista gruppo Aspetto Vista in semisezione.
2. Selezionare una faccia piana o un piano qualsiasi come piano di taglio.
3. Se necessario, fare clic con il pulsante destro del mouse e scegliere Inverti per modificare la direzione della sezione.
4. Trascinare il piano o immettere un valore nel campo per modificare la posizione.
5. Fare clic su Continua.
6. Fare clic con il pulsante destro del mouse, quindi selezionare:
   • OK per applicare la sezione.
   • Inverti per modificare la direzione della sezione.
   • Spostamento virtuale > Piano di sezione 1 per modificare la posizione del piano.

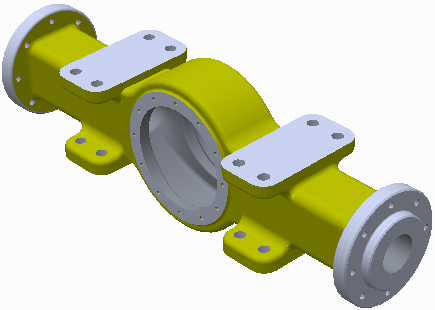

Creazione di sezioni di un quarto e tre quarti

1. Fare clic sulla scheda Vista gruppo Aspetto, quindi selezionare un tipo di vista in sezione:
   • Sezione di un quarto
   • Sezione di tre quarti
2. Selezionare una faccia piana o un piano qualsiasi come primo piano di taglio.
3. Se necessario, fare clic con il pulsante destro del mouse e scegliere Inverti per modificare la direzione della sezione.
4. Trascinare il piano o immettere un valore nel campo per modificare la posizione.
5. Fare clic su Continua.
6. Selezionare una faccia piana o un piano qualsiasi come secondo piano di taglio.
7. Se necessario, fare clic con il pulsante destro del mouse e scegliere Inverti per modificare la direzione della sezione.
8. Trascinare il piano o immettere un valore nel campo per modificare la posizione.
9. Fare clic su Continua.
10. Fare clic con il pulsante destro del mouse, quindi selezionare:
    • OK per applicare la sezione.
    • Inverti per modificare la direzione della sezione.
    • Vista in sezione di tre quarti per modificare il tipo di vista in sezione.
    • Spostamento virtuale Piano di sezione 1 o Piano di sezione 2 per modificare la posizione del piano.
      Nota: In Inventor, i componenti creati dal Centro contenuti non sono sezionati per default. Selezionare la casella Seziona tutte le parti nella scheda Assieme di Opzioni applicazione per sezionare le parti del Centro contenuti. Fare clic su scheda Strumenti gruppo Opzioni Opzioni applicazione per accedere alle Opzioni applicazione.

Ripristina vista perpendicolare

• Fare clic sulla scheda Vista gruppo Aspetto Vista in sezione finale. Il modello torna alla vista perpendicolare.
