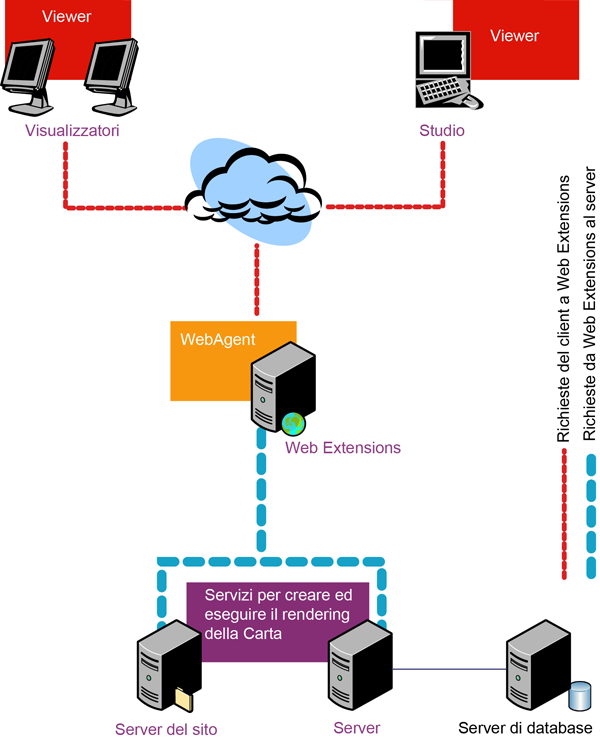

Il diagramma nella pagina affiancata fornisce una panoramica dell'integrazione tra i quattro componenti dopo l'installazione. Ogni componente viene descritto in modo più dettagliato nelle quattro sezioni successive di questo capitolo.
I visualizzatori Infrastructure Studio Infrastructure Map Server sono applicazioni client di Infrastructure Map Server. Le richieste provenienti da tali client e da altre applicazioni client sviluppate mediante l'API vengono trasferite a Web Server Extension attraverso il protocollo HTTP. Il componente WebAgent dei processi Web Server Extension elabora le richieste e le inoltra ad Infrastructure Map Server. Quando si avvia Infrastructure Studio, viene immesso il nome o l'indirizzo IP del server Web che ospita Web Server Extension. Ad esempio, http://144.111.19.94/mapserver2017.
Quando riceve una richiesta, Infrastructure Map Server accede alle risorse memorizzate nel catalogo risorse, crea ed esegue il rendering della Carta come immagine statica per il visualizzatore e la restituisce a Web Extensions, che a sua volta la invia nuovamente al client.
I visualizzatori di Infrastructure Map Server son inclusi in Infrastructure Studio e consentono di visualizzare sullo schermo i dati sottoposti a rendering e di gestire i layer e altre proprietà dei dati restituiti dal server.
I quattro componenti di Infrastructure Map Server
