- Nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli in Subcase 1 e scegliere Nuovo.

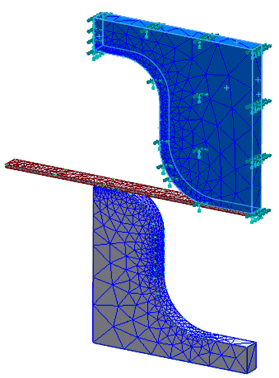

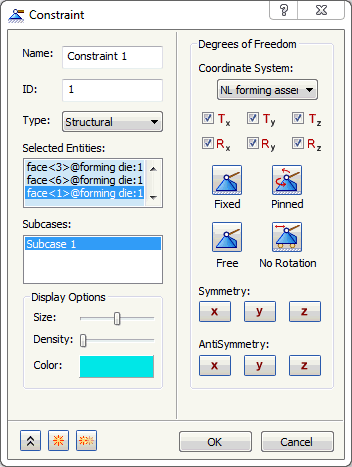

- Selezionare tutte le superfici laterali della matrice, ad eccezione della superficie di contatto e selezionare anche la superficie dell'estremità della lastra, come illustrato nell'immagine seguente. Fare clic sul pulsante Fisso.
- Assicurarsi che sia selezionato Subcase 1 nell'elenco Sottocasi.
- Fare clic sul pulsante
Nuovo.
- Cambiare il colore in Marrone.

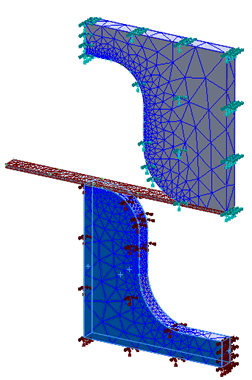

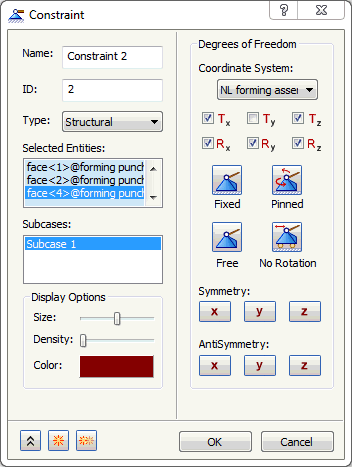

- Selezionare tutte le superfici laterali del modello punzone tranne la superficie di contatto. Fare clic sul pulsante Fisso e deselezionare Ty come illustrato nell'immagine seguente.
- Fare clic sul pulsante Nuovo.
- Cambiare il colore in Giallo.

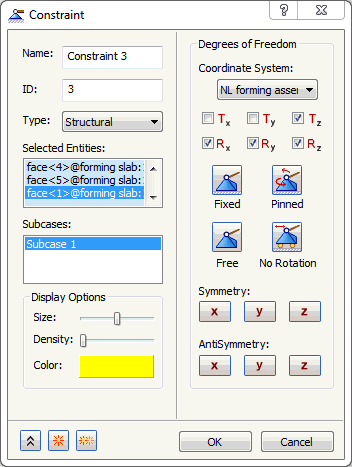

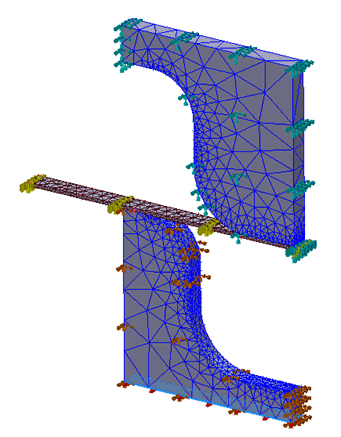

- Selezionare tutte le superfici del modello lastra tranne l'estremità fissa. Deselezionare Tx e Ty come illustrato nell'immagine seguente.
- Fare clic sul pulsante Nuovo.
- Cambiare il colore in Rosso.

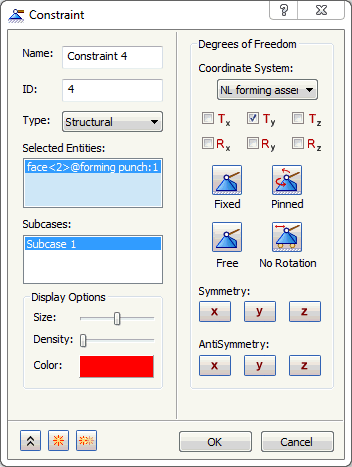

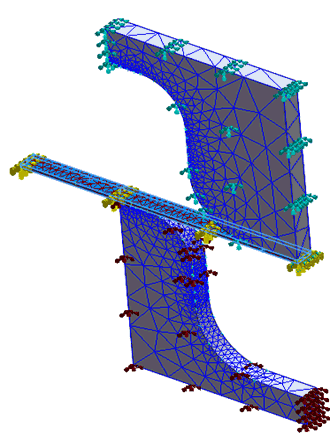

- Selezionare la superficie inferiore del modello punzone. Fare clic sul pulsante Libero e selezionare Ty come illustrato nell'immagine seguente.
- Fare clic su OK per creare il vincolo nella direzione Y per il carico di spostamento imposto.
