Per le soluzioni di risposta in frequenza modale, le opzioni di impostazione dinamica sono leggermente diverse. In questa analisi specifica, si è interessati solo alla prima modalità di flessione della struttura per il caricamento dipendente dalla frequenza.

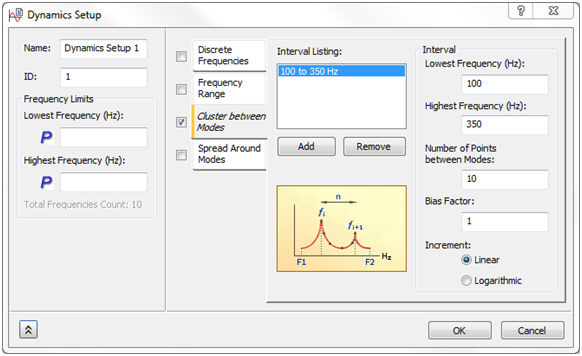

- Nella vista struttura, fare clic con il pulsante destro del mouse su Dynamics Setup 1 e scegliere Modifica.
- Fare clic sulla casella di controllo Cluster tra le modalità e in Incremento selezionare Lineare.
- Per Frequenza più bassa immettere 100.0 e per Frequenza più alta immettere 350.0.
- In Numero di punti tra le modalità immettere 10.
- Il campo Fattore di deviazione deve essere impostato sul valore di default 1.
- Fare clic su OK per accettare le modifiche.
