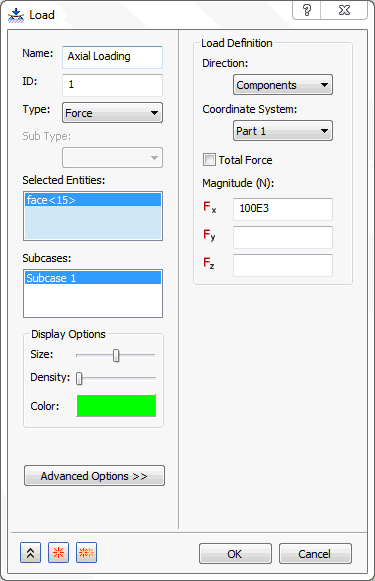

- Fare clic con il pulsante destro del mouse su Carichi in Subcase 1 e scegliere Nuovo. In questo sottocaso, il carico è una forza di 100 kN applicata al primo foro di bullone della staffa nella direzione X positiva.
- Immettere Axial Loading nel campo Nome.
- Selezionare la superficie interna del primo foro di bullone più distante dalla superficie posteriore e digitare 100E3 per FX.
- Assicurarsi che sia selezionato Subcase 1 nell'elenco Sottocasi.
- Quindi, fare clic su OK.

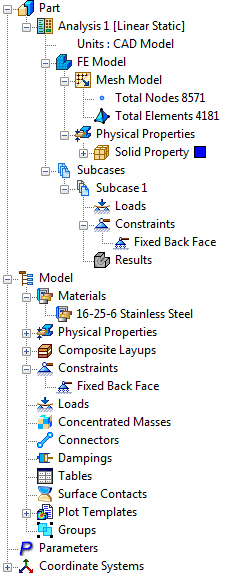

È anche possibile trascinare diverse entità nella vista struttura. Ad esempio, il carico
Axial Loading
e il vincolo
Fixed Back Face
possono essere trascinati al di sopra del nome Subcase 1.

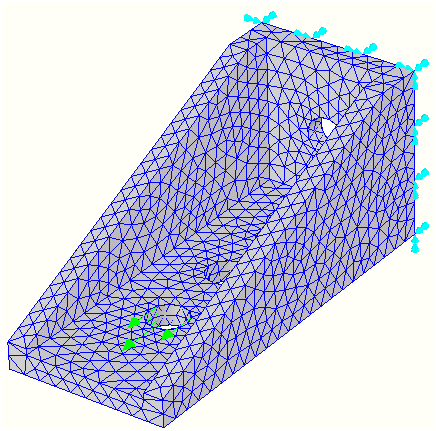

- Il modello dovrebbe apparire come illustrato di seguito.

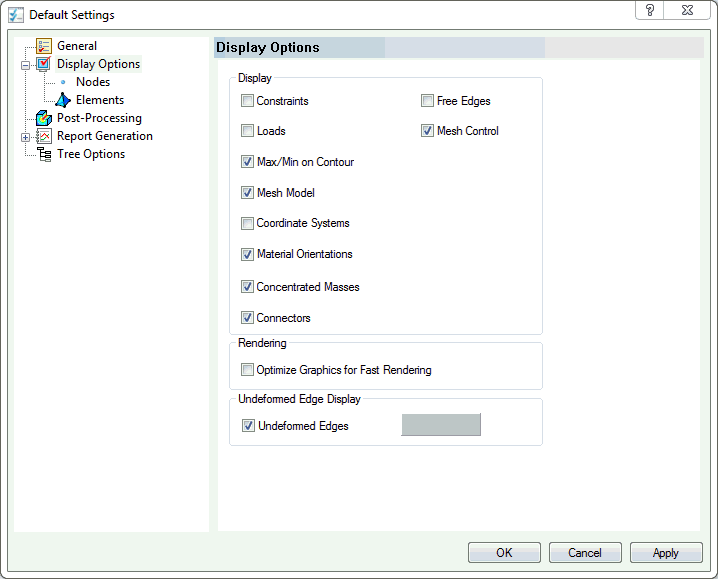

È possibile nascondere i carichi e i vincoli. Fare clic su Strumenti, Autodesk Nastran 2016 e Impostazioni di default.Infine, fare clic su Opzioni di visualizzazione e deselezionare le caselle di controllo Carichi e Vincoli. Per nasconderli, è anche possibile fare clic con il pulsante destro del mouse su Carichi o Vincoli nella sezione Sottocasi della struttura e scegliere Nascondi tutto.
