Eseguire la post-elaborazione dei risultati

1. I risultati vengono caricati automaticamente in Autodesk Nastran In-CAD.
2. Ora sarà possibile osservare diversi risultati elemento composito.
   1. COMP MAX PLY FAILURE INDEX

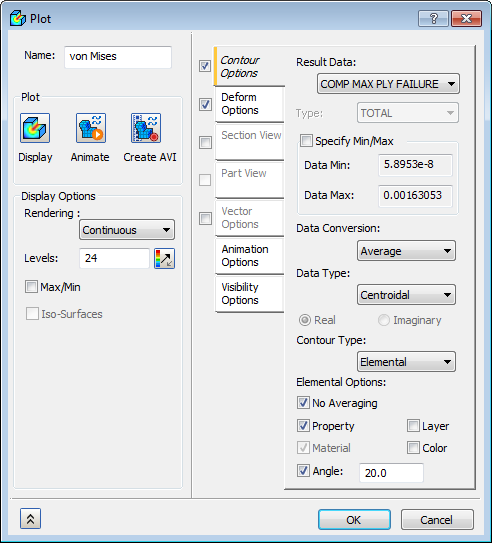

      1. Fare clic con il pulsante destro del mouse su Von Mises in Risultati e scegliere Modifica.
      2. Selezionare COMP MAX PLY FAIL INDEX per Dati risultati in Opzioni contorno. Assicurarsi che le caselle di controllo Opzioni deformazione e Opzioni contorno siano selezionate.
      3. Impostare l'elenco a discesa Tipo di dati su Centroide e l'elenco a discesa Tipo di contorno su Relativo agli elementi, quindi selezionare la casella di controllo Nessuna media.
      4. Deselezionare la casella di controllo Max/Min nella sezione Opzioni di visualizzazione.



      5. Fare clic su Visualizza.
      6. Fare clic su OK.

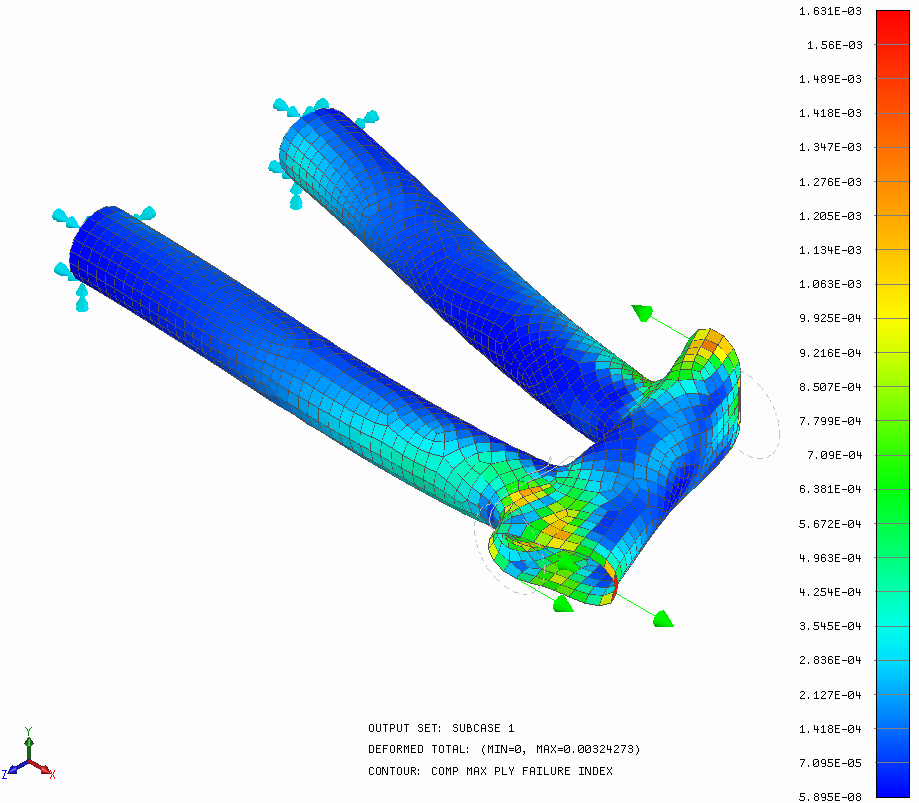

         Questo vettore di output dei risultati mostra l'indice di errore massimo verificatosi (calcolato in base alla teoria di Hill sulla rottura dei materiali compositi) su ciascun elemento. Quando l'indice di errore è superiore a 1.0, è prevista la rottura del primo foglio, il che significa che si è verificato un problema su almeno un foglio. Quando l'indice di errore è inferiore a 1.0, non è previsto il verificarsi di alcun errore.

   2. COMP MAX FAILURE INDEX PLY

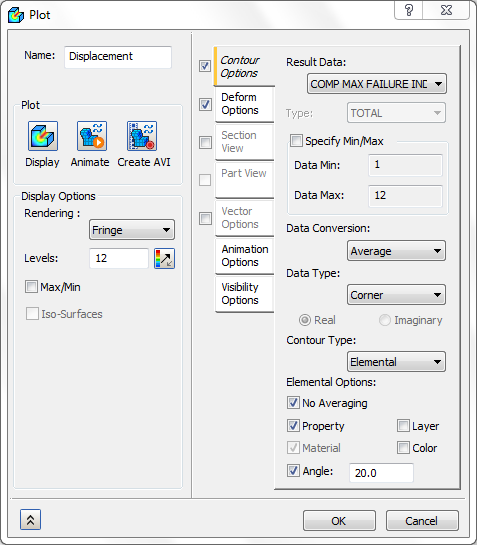

      1. Fare clic con il pulsante destro del mouse su Spostamento e scegliere Modifica.
      2. Impostare Dati risultato su COMP MAX FAILURE INDEX PLY.
      3. Modificare l'impostazione del campo Livelli da 24 a 12.
      4. Impostare Rendering su Frangia.
      5. Deselezionare la casella di controllo Max/Min nella sezione Opzioni di visualizzazione.



      6. Fare clic su Visualizza.
      7. Fare clic su OK.

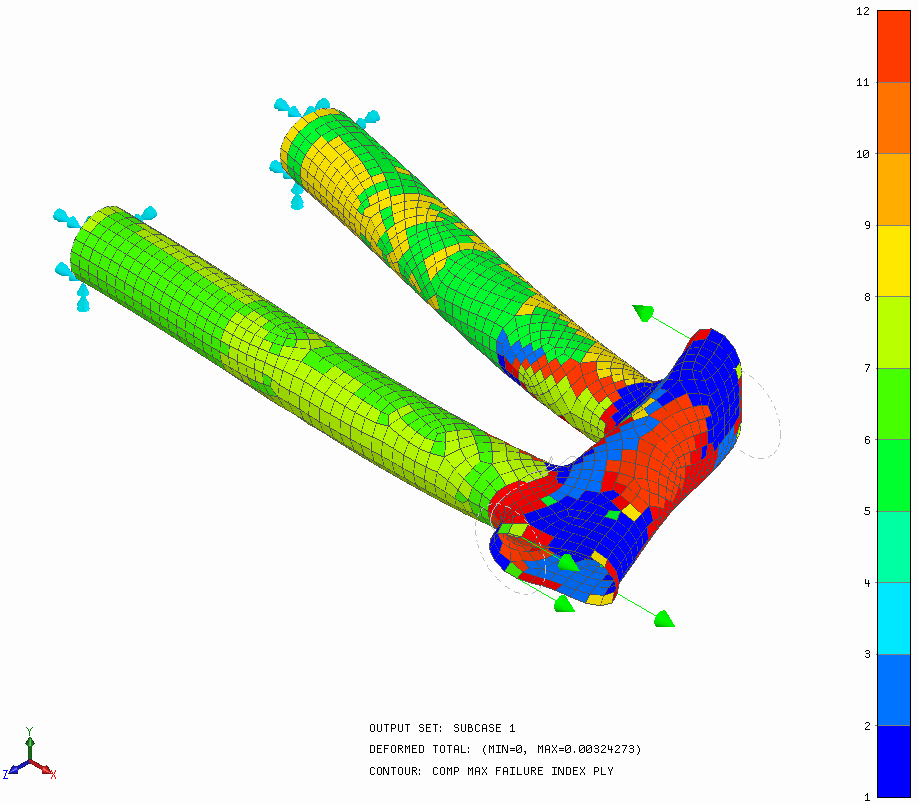

         COMP MAX FAILURE INDEX PLY indica il foglio più critico, ovvero quello che presenta l'indice di errore più alto.

   3. COMP PLY NORMAL-1
      1. Fare clic con il pulsante destro del mouse su Spostamento e scegliere Modifica.
      2. Impostare Dati risultato su COMP PLY 1 NORMAL-1 STRESS.
      3. Modificare l'impostazione del campo Livelli da 12 a 24 e impostare Rendering su Continuo.
      4. Fare clic su Visualizza.
      5. Fare clic su OK.

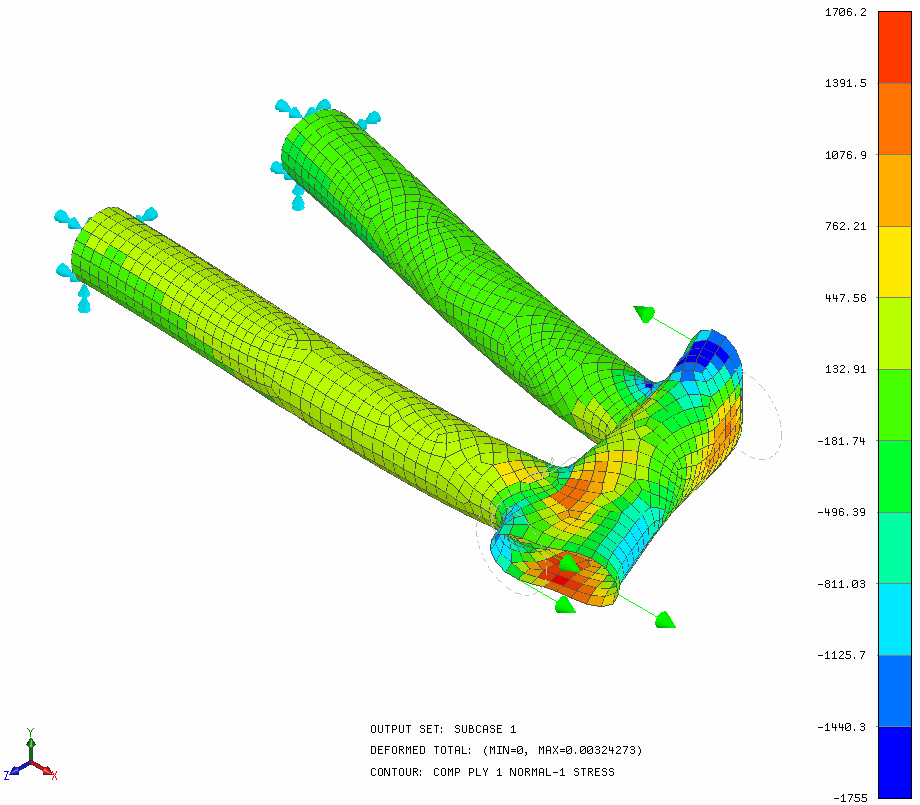

         COMP PLY 1 NORMAL-1 STRESS è la sollecitazione lungo la direzione delle fibre per il foglio 1. COMP PLY 1 NORMAL-2 STRESS è la sollecitazione nella direzione trasversale rispetto alle fibre per il foglio 2.

Con questa operazione si conclude l'utilizzo di materiali compositi in una sezione del telaio di una bicicletta.

Di seguito sono riepilogati i principali argomenti trattati:

• Esecuzione di un'analisi con un materiale composito.
• Come impostare una proprietà fisica del laminato.
• Come configurare l'orientamento di un materiale.
• Come utilizzare la modellazione di elementi Shell.
• Come estrarre l'indice di errore massimo.
• Come estrarre il foglio in cui si verifica l'indice di errore massimo.
• Come interpretare le sollecitazioni normali del foglio.
