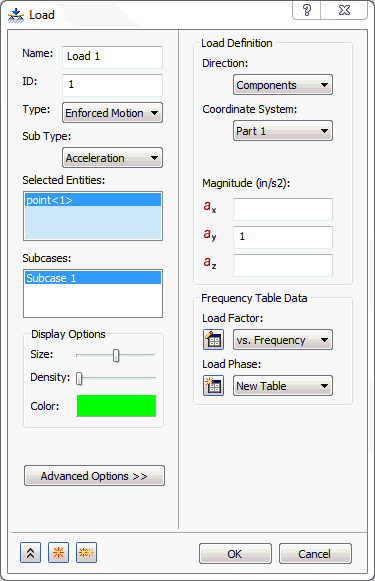

- Fare clic con il pulsante destro del mouse su Carichi e scegliere Nuovo.
- Scegliere Movimento imposto dal menu a discesa Tipo e Accelerazione dal menu a discesa Tipi di movimento imposti.

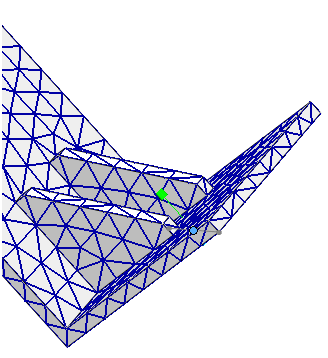

- Fare clic sul punto vincolato alla base della struttura.
- Digitare 1.0 nella casella ay in Definizione carico.
- Fare clic sul pulsante
Nuova tabella accanto all'elenco a discesa Fattore di carico nella sezione Dati tabella di frequenza.

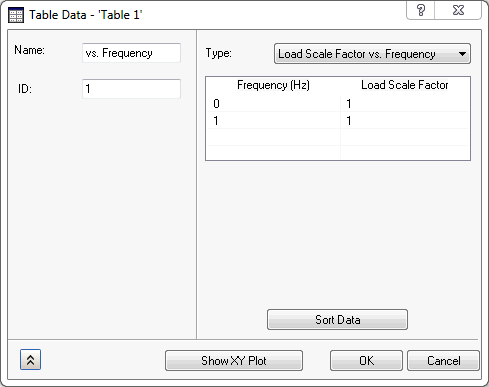

- Definire la tabella come mostrato di seguito, facendo doppio clic nelle celle. Si noti che i valori rientrano nella frequenza di interesse. Cambiare il Nome in vs. Frequency.
- Scegliere Confronto tra scala di carico e frequenza dal menu a discesa.

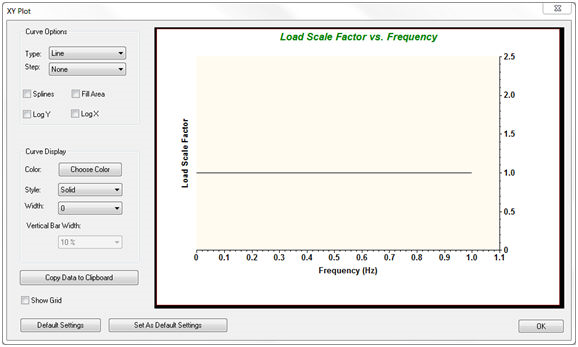

- Fare clic sul pulsante Mostra tracciato XY per visualizzare il tracciato. Dovrebbe apparire come illustrato di seguito.
- Fare clic su OK nella finestra di dialogo Tracciato XY.
- Fare clic su OK nella finestra di dialogo Dati tabella - 'Tabella 1'.
- Fare clic su OK nella finestra di dialogo Carico.
Con i carichi di movimento imposto (spostamento, velocità e accelerazione), la direzione che si desidera applicare deve essere vincolata. Questo può sembrare complicato, ma ricordarsi semplicemente che il movimento imposto è un movimento vincolato.
