Eseguire la post-elaborazione dei risultati

  1. I risultati vengono caricati automaticamente in Autodesk Nastran In-CAD.
  2. Fare clic con il pulsante destro del mouse su Risultati e scegliere Modifica.

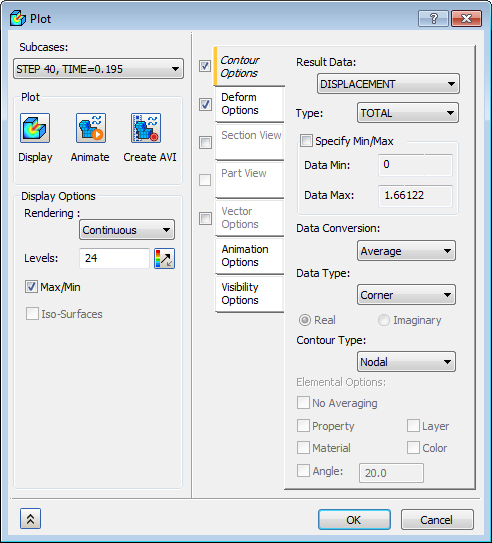

  3. Nell'elenco Sottocasi selezionare STEP 40, Time=0.195, quindi assicurarsi che le caselle di controllo Opzioni deformazione e Opzioni contorno siano selezionate.

  4. In Opzioni contorno selezionare SPOSTAMENTO per Dati risultato. Quindi assicurarsi che in Opzioni di visualizzazione sia selezionata la casella di controllo Max/Min. In Tracciato fare clic su Visualizza, quindi fare clic su OK per visualizzare i risultati.

    Potrebbe essere necessario modificare le Impostazioni di default, Opzioni di visualizzazione per vedere i dati Max/Min sul contorno.

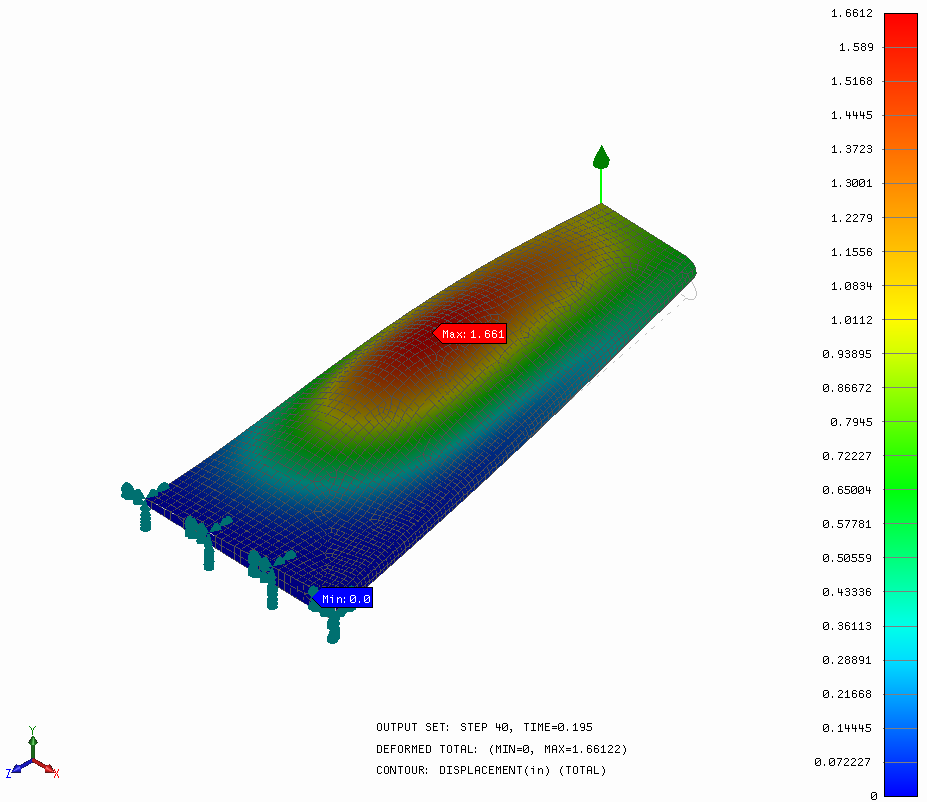

  5. I risultati dovrebbero essere simili a quelli mostrati nell'immagine seguente.

  6. Fare clic con il pulsante destro del mouse su Totale nodi nella struttura e scegliere Visualizzazione query. In questo modo sarà possibile esaminare le informazioni sui singoli nodi spostando il mouse su di essi.

  7. Spostare il mouse in modo da evidenziare il nodo con il carico. Trascrivere l'ID nodo; verrà utilizzato in seguito per creare un Tracciato XY dello spostamento di quel particolare nodo.

    L'ID nodo potrebbe essere diverso da quello mostrato in questa esercitazione.

  8. Fare clic con il pulsante destro del mouse su Totale nodi nella struttura e scegliere Visualizzazione query. In questo modo si disabiliterà la Visualizzazione query.
  9. Fare clic con il pulsante destro del mouse su Risultati e scegliere Modifica.

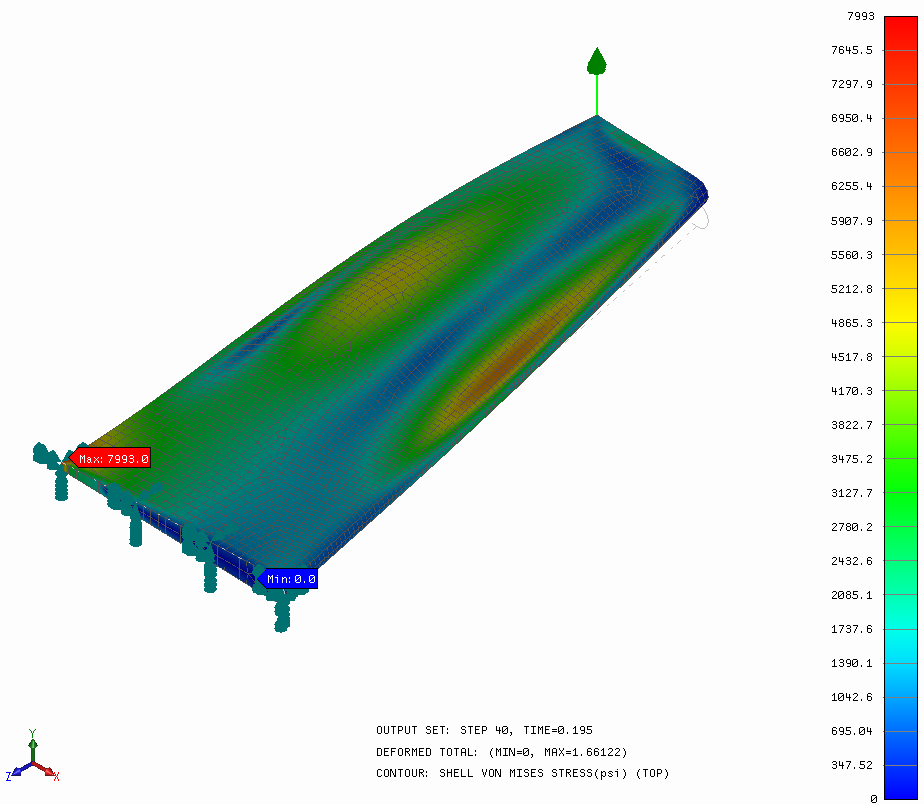

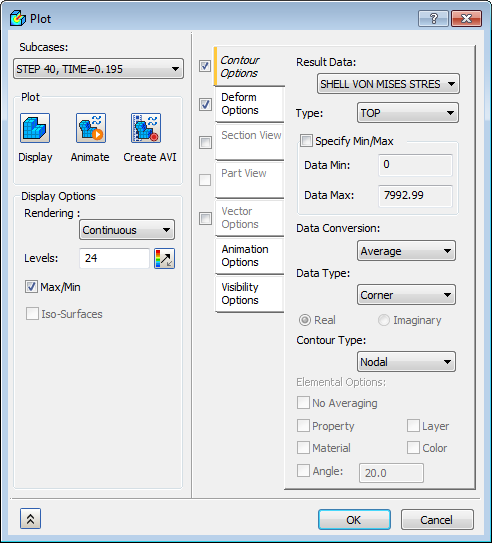

  10. In Opzioni contorno selezionare SHELL MAX VON MISES 1/2 per Dati risultato. Fare clic su Visualizza, quindi su OK per visualizzare i risultati.

  11. I risultati dovrebbero essere simili a quelli mostrati nell'immagine seguente.

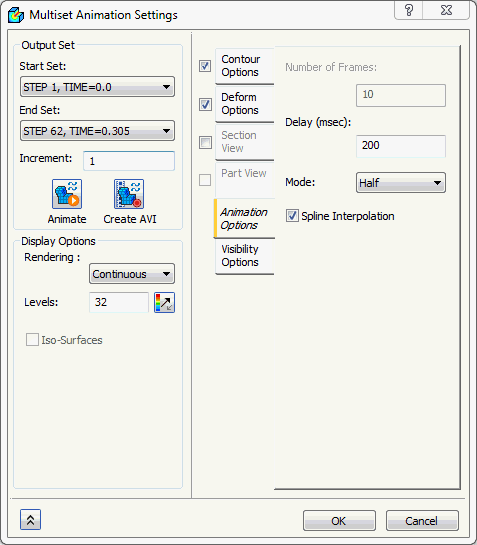

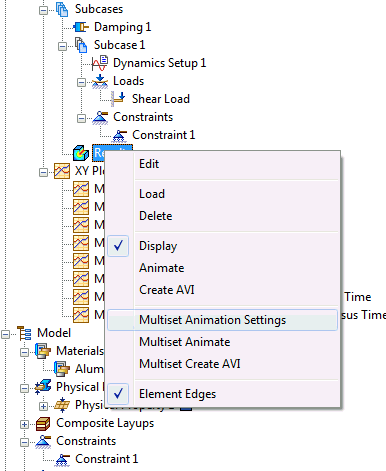

  12. Fare clic con il pulsante destro del mouse su Risultati e scegliere Impostazioni animazione più gruppi.

  13. Impostare Gruppo finale su STEP 62, TIME=0.305. Selezionare solo la casella di controllo Opzioni deformazione. Deselezionare tutte le altre opzioni.
  14. Impostare Modalità su Metà.

  15. Fare clic sul pulsante Anima. L'animazione verrà caricata. Dopo aver guardato l'animazione, fare clic su OK.

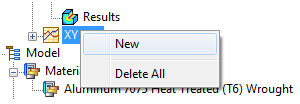

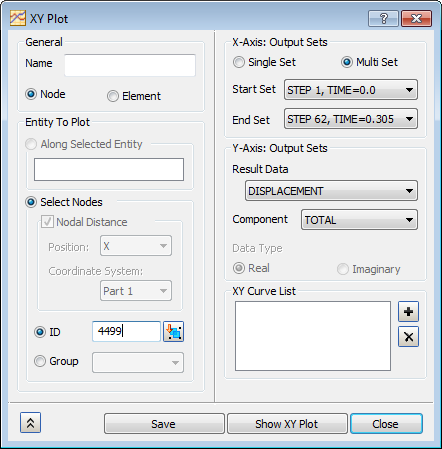

  16. Fare clic con il pulsante destro del mouse su Tracciato XY e scegliere Nuovo.

  17. In Entità da tracciare, accertarsi che sia selezionato il valore Nodo, quindi in ID digitare l'ID nodo individuato in precedenza.
  18. In Gruppi di output, accertarsi che STEP 1, TIME=0.0 sia selezionato per Gruppo iniziale e che STEP 62, TIME=0.305 sia selezionato per Gruppo finale.
  19. In Vettore di output, accertarsi che SPOSTAMENTO sia selezionato per Dati risultato, quindi selezionare TOTALE per Componente.
  20. Fare clic sul pulsante Mostra tracciato XY. Verrà visualizzata la finestra di dialogo Tracciato XY.

  21. Nella finestra di dialogo Tracciato XY fare clic su OK.
  22. Ora fare clic nel campo di input ID e selezionare un nodo della parte centrale dell'ala. Dovrebbe venire visualizzato un nuovo ID, seguito da un quadratino verde sul modello che indica il nodo selezionato.

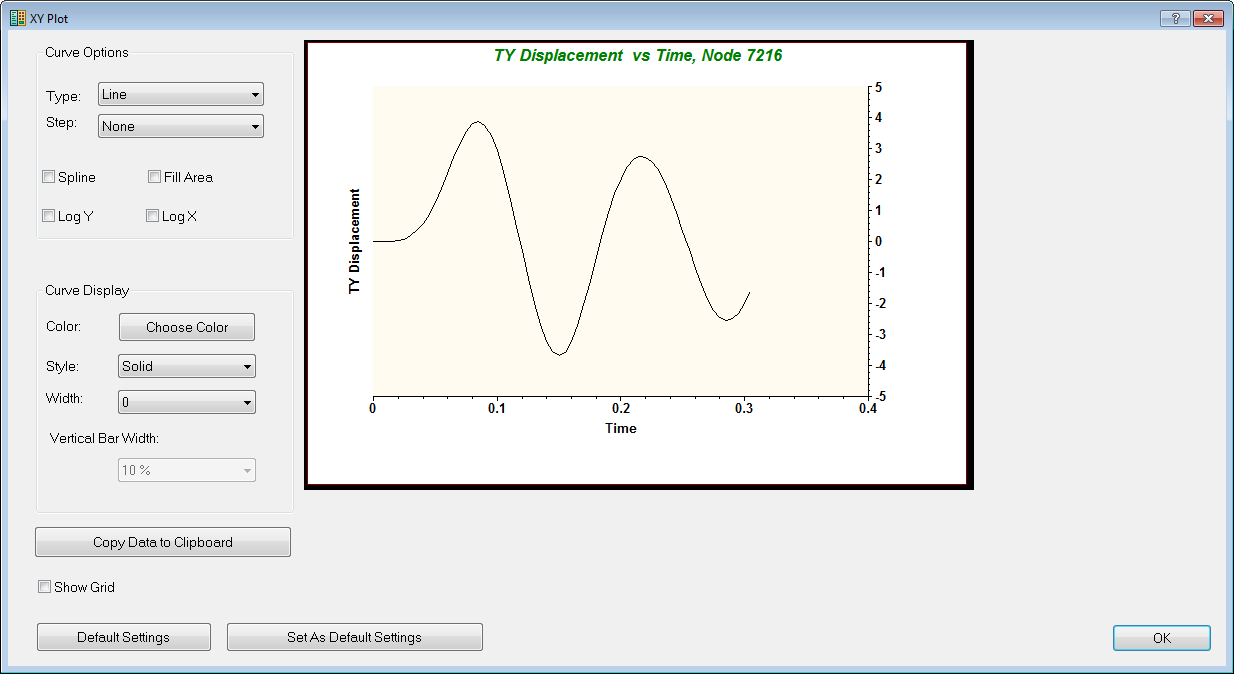

  23. Modificare l'impostazione del campo Componente da TOTALE a TY.
  24. Fare clic su Mostra tracciato XY.

    Possono essere visualizzate altre quantità relative ai nodi, ad esempio l'accelerazione, la velocità e le forze.

Con questa operazione si conclude la risposta transitoria diretta di un'ala.

Di seguito sono riepilogati i principali argomenti trattati:

Argomento principale: Risposta transitoria diretta di un'ala
