Le soluzioni di risposta in frequenza modale necessitano di informazioni modali per risolvere le equazioni del movimento.
- Nella vista struttura, fare clic con il pulsante destro del mouse su Modal Setup 1 e scegliere Modifica.
- Digitare 40 per Numero di modalità.
- Fare clic su OK per accettare le modifiche.

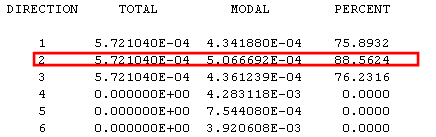

Sono state definite 40 modalità per ottenere sufficienti informazioni modali per avere una risposta accettabile. Questo risultato è stato ottenuto eseguendo una normale analisi modale e osservando la tabella Massa modale percentuale contenuta nel file di output di Autodesk Nastran (*.OUT). Con 40 modalità, la tabella è come quella illustrata di seguito.
Si noti la percentuale dell'88% nella direzione 2. Si desidera una percentuale maggiore dell'80% in questa direzione, poiché questa è la direzione in cui viene fornita l'eccitazione di base. È possibile visualizzare questo output (*.OUT) con qualsiasi editor di testo, ad esempio il Blocco note.
