- I risultati vengono caricati automaticamente.

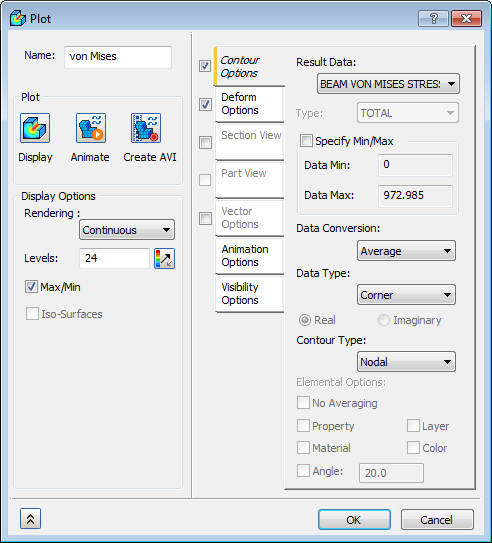

- In Subcase 1 fare clic con il pulsante destro del mouse su von Mises e scegliere Modifica.
- In Opzioni contorno impostare Dati risultato su BEAM VON MISES.
- Assicurarsi che le caselle di controllo Opzioni deformazione e Opzioni contorno siano selezionate.

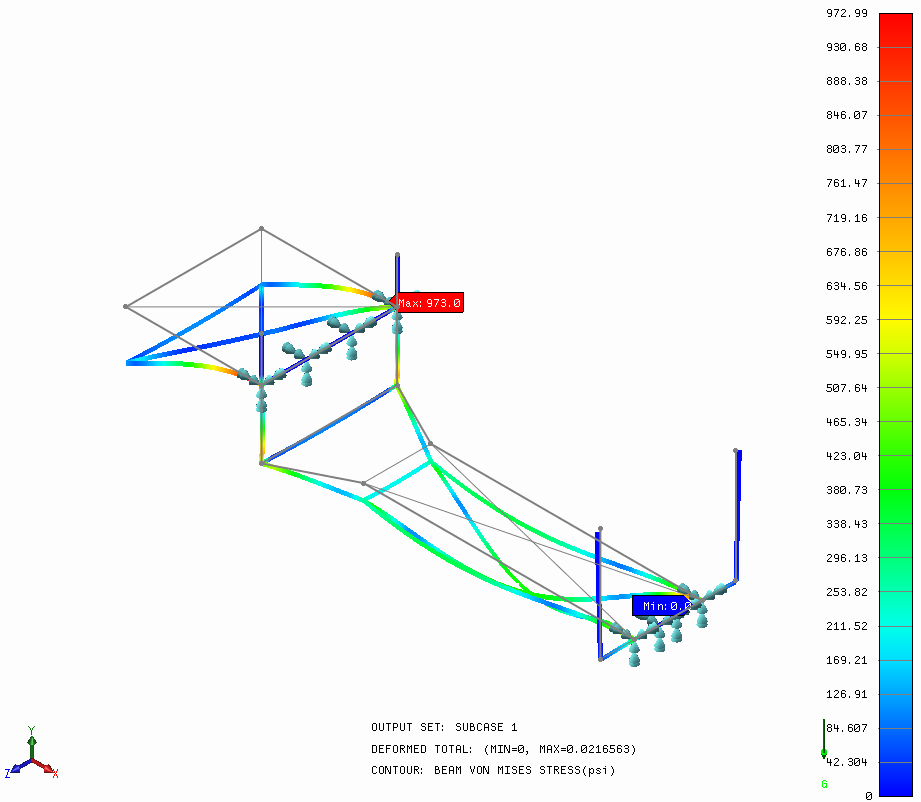

- Fare clic sul pulsante Visualizza per tracciare il contorno.
Con questa operazione si conclude l'analisi statica lineare del telaio di un rimorchio con gli elementi barra e trave.
Di seguito sono riepilogati i principali argomenti trattati:
- Esecuzione di un'analisi di una struttura barra/trave.
- Creazione delle proprietà fisiche di elementi linea tramite il membro strutturale.
- Uso di un carico di gravità.
- Tracciato di un diagramma di trave.
