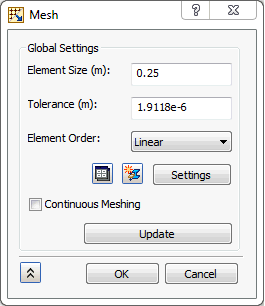

- Fare clic con il pulsante destro del mouse su Modello mesh e scegliere Modifica.
- Impostare Dimensioni elemento su 0.25 (m).
- Impostare Ordine elementi su Lineare.
- Deselezionare la casella di controllo Mesh continua, poiché la mesh è solida.
- Fare clic sul pulsante Aggiorna per generare la mesh della geometria.
- Fare clic su OK.

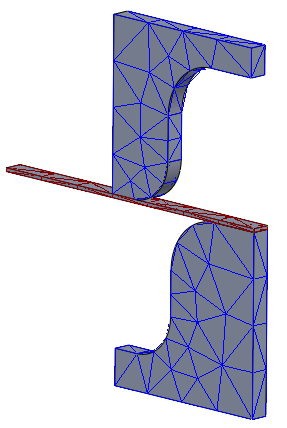

- Notare che la mesh è grossolana. Di conseguenza, per sviluppare gli elementi di contatto appropriati tra punzone e matrice con il foglio di lamiera, è necessario creare un controllo mesh sugli spigoli.
- Fare clic con il pulsante destro del mouse su Modello mesh e scegliere Aggiungi controllo mesh.

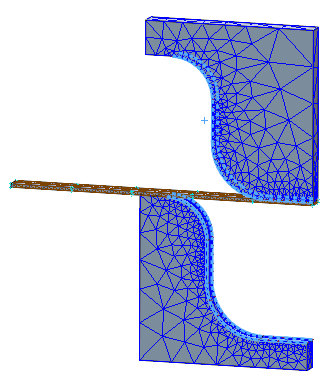

- Fare clic sul riquadro di selezione Spigoli selezionati per spostare lo stato attivo dai dati vertice e selezionare gli spigoli su entrambi i lati, come illustrato nell'immagine seguente.
- Immettere 20 come Numero di elementi.
- Fare clic sul pulsante
Nuovo.

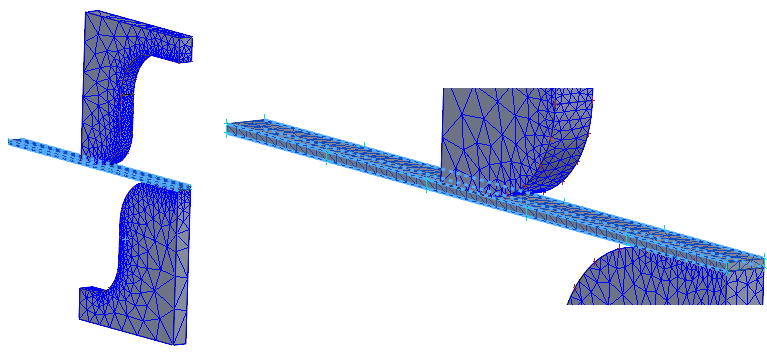

- Selezionare i quattro spigoli laterali della lastra di lamiera come indicato nell'immagine seguente.
- Immettere 50 come Numero di elementi.
- Fare clic su OK.

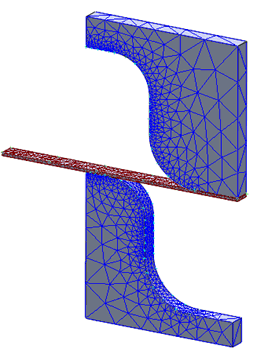

- Fare clic con il pulsante destro del mouse su Modello mesh e scegliere Aggiorna tutte le mesh.
