Definire le proprietà materiale

Autodesk Nastran In-CAD consente di accedere ad una libreria di materiali.

1. Fare clic con il pulsante destro del mouse su Materiali e selezionare Nuovo.
2. Nella finestra di dialogo, fare clic su Seleziona materiale.
3. Nella finestra di dialogo DB materiale verranno inserite le librerie disponibili. Fare clic sul pulsante dicaricamento database.
4. Passare a C:\Programmi\Autodesk\Nastran In-CAD 2016\Materials e selezionare il file NEi_Materials.sldmat.

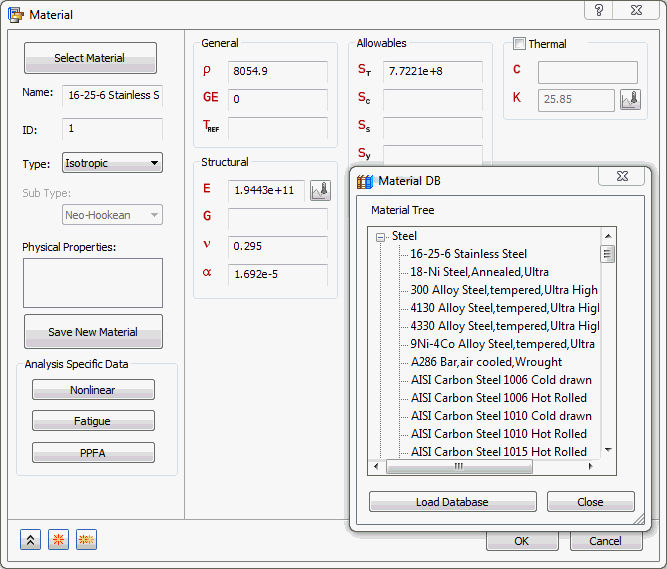

5. Fare clic su 16-25-6 Stainless Steel come illustrato nell'immagine seguente.



   Se viene visualizzato un avviso simile al seguente, ignorarlo.



   Ciò avviene perché se nella sezione Valori consentiti si immette un valore per ST o SY, la teoria dell'errore verrà automaticamente impostata rispettivamente su Sollecitazione principale o Sollecitazione di Von Mises.

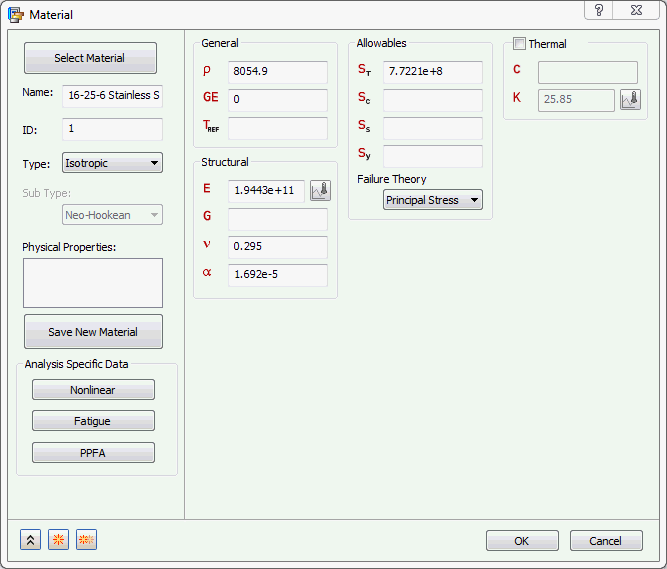

6. Le proprietà corrispondenti vengono caricate nei campi appropriati nella finestra di dialogo Materiale.



7. Fare clic sul pulsante Chiudi.

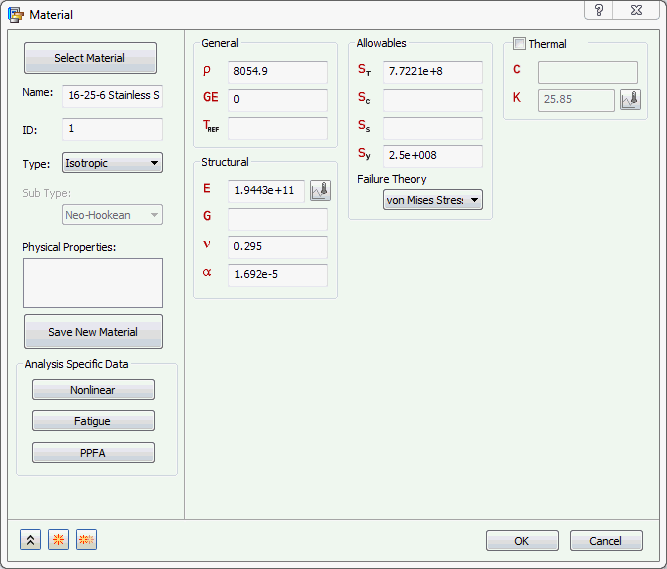

8. Immettere 2.5e+008 in SY e impostare Teoria dell'errore per Sollecitazione di Von Mises.



9. Fare clic su OK.
10. 16-25-6 Stainless Steel viene aggiunto all'elenco Materiali.

Nota Funzioni della libreria di materiali:

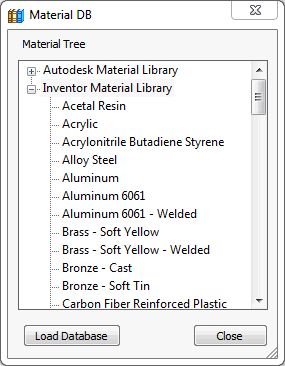

• In Autodesk Inventor, il caricamento dei dati di materiali è selezionato in Seleziona materiale. Ciò consente di caricare le librerie di Autodesk Inventor.



• Autodesk Nastran In-CAD consente di accedere ad una libreria di materiali quali i materiali di NEi e i materiali di Inventor e supporta l'importazione di qualsiasi database di materiali compatibile SolidWorks (Solidworks materials.sldmat) facendo clic sul pulsante di caricamento database.
• È inoltre possibile creare un materiale personalizzato con le proprietà materiale disponibili e salvarlo in una libreria di materiali personalizzata come file nomemateriale.xml facendo clic su Salva nuovo materiale.
• È possibile caricare la libreria in seguito se necessario scegliendo il tipo di file XML e selezionando il percorso della libreria.
• Una volta caricato, il file conterrà tutti i materiali salvati in tale libreria.
