Gli elementi linea si possono trovare in alcuni dei moduli all'interno del software. Gli elementi trave, barra e tubo vengono classificati come elementi linea. Inoltre, all'interno della stessa categoria, ma non definiti nello stesso modo, vi sono molle, aste, e cavi.
Geometria dell'elemento barra
Geometria dell'elemento trave

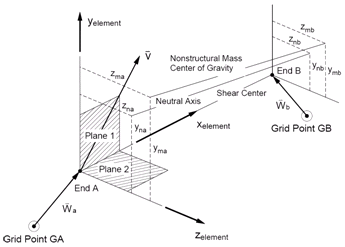

Geometria degli elementi

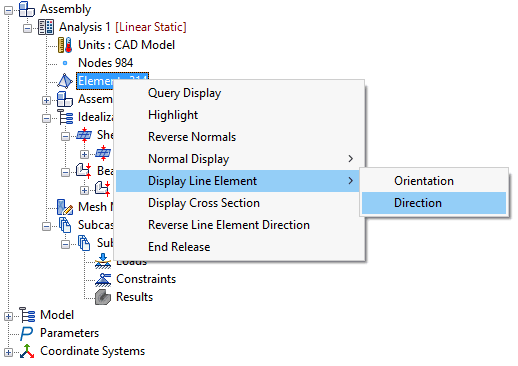

La direzione x dell'elemento è definita dal punto griglia GA al punto griglia GB. Nel software gli utenti non selezionano i punti finali, bensì le curve. Gli utenti possono visualizzare la direzione dell'elemento facendo clic con il pulsante destro del mouse su Totale elementi e selezionando Visualizza elemento linea e quindi Direzione.
La direzione y dell'elemento è definita dall'orientamento della sezione trasversale. L'orientamento degli elementi può essere visualizzato nello stesso modo della direzione selezionando Orientamento.
La direzione z dell'elemento è definita dal prodotto trasversale di questi due vettori. Si noti che il piano zx dell'elemento definisce il piano 2 e l'xy dell'elemento definisce il piano 1.
Opzioni formulazione
Sono disponibili solo le opzioni di trave lineare ed elemento barra. Gli elementi barra possono avere solo la stessa sezione trasversale in corrispondenza di ciascuna estremità della trave (in corrispondenza di GA e GB). Gli elementi della trave possono avere diverse sezioni trasversali iniziali e finali. Quando si utilizza questa opzione, ogni sezione trasversale dell'elemento intermedio viene interpolata dai punti iniziale e finale su una curva selezionata. Ciò consente la definizione di sezioni di trave rastremate.
Gli elementi barra utilizzano la teoria della trave di Euler/Bernoulli. Ciò significa che le sezioni del piano rimangono piane durante la deformazione. Gli elementi trave utilizzano la teoria della trave di Timoshenko. Ciò significa che la sezione trasversale non deve rimanere piana. Si noti che questa non è visibile.
Gradi di libertà
Entrambi gli elementi trave e barra supportano tutti e sei (6) i gradi di libertà in corrispondenza dei rispettivi punti finali.
Output elemento
Gli elementi trave e barra generano i risultati per ogni elemento in corrispondenza dei rispettivi punti finali. Ciò significa che si può ottenere un risultato diverso in corrispondenza dell'estremità A di una trave, rispetto alla sua estremità B. I risultati di flessione si riferiscono ai piani 1 e 2. Ciò è indicato nel titolo del vettore di output.
