Comandi della barra multifunzione (gruppo Analisi)

In Autodesk Inventor sono presenti tre comandi disponibili nel gruppo Analisi della barra multifunzione di Autodesk Nastran, Nuovo, Modifica e Importa da Analisi sollecitazione. In SOLIDWORKS, è presente un solo comando: Modifica analisi. Ciascuno di questi comandi è descritto di seguito.

Nuovo (solo Inventor)

Questo comando consente di definire una nuova analisi. Se selezionata, viene visualizzata la finestra di dialogo Analisi. Dopo aver completato le impostazioni e aver fatto clic su OK per chiudere la finestra di dialogo, la nuova analisi viene visualizzata nella struttura del modello (immediatamente dopo l'analisi corrente se ne è già stata definita una). La nuova analisi diventa inoltre l'analisi attualmente attiva.

Modifica (Inventor) o Modifica analisi (SOLIDWORKS)

Questo comando avvia la finestra di dialogo Analisi in modo che le impostazioni associate all'analisi attualmente attiva possano essere modificate. È equivalente al comando Modifica nel menu di scelta rapida che viene visualizzato quando si fa clic con il pulsante destro del mouse nella struttura del modello di Autodesk Nastran.

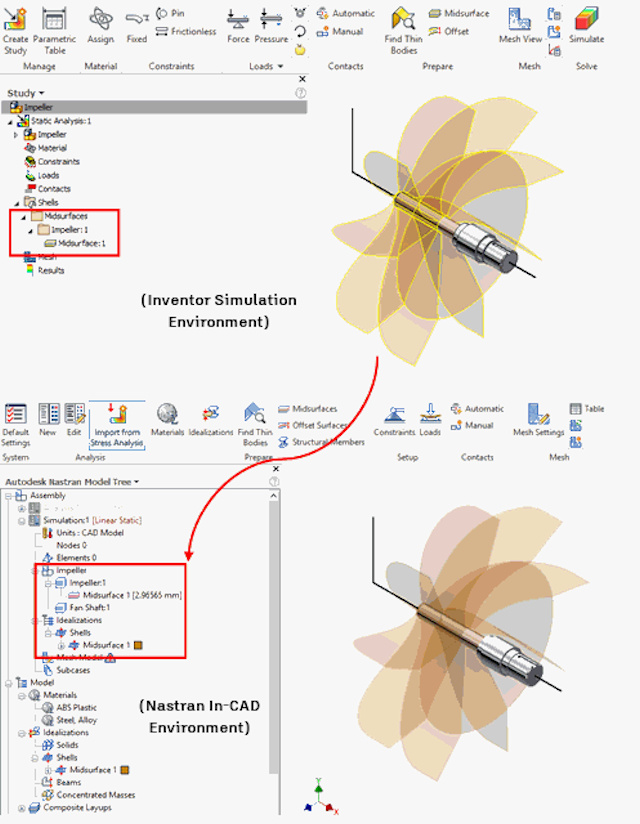

Importa da Analisi sollecitazione (solo Inventor)

Autodesk Nastran In-CAD consente di importare i dettagli FEA definiti nell'ambiente di Analisi sollecitazione di Inventor. Le entità importate includono carichi, vincoli, materiali con proprietà fisiche associate, superfici medie, superfici di offset, controlli mesh, contatti superfici e impostazioni di analisi applicabili.
