Modifica

Impostazioni mesh globali

Esistono due modi per modificare le impostazioni di mesh del modello:

• Fare clic su Impostazioni mesh nella scheda Autodesk Nastran In-CAD di CommandManager.

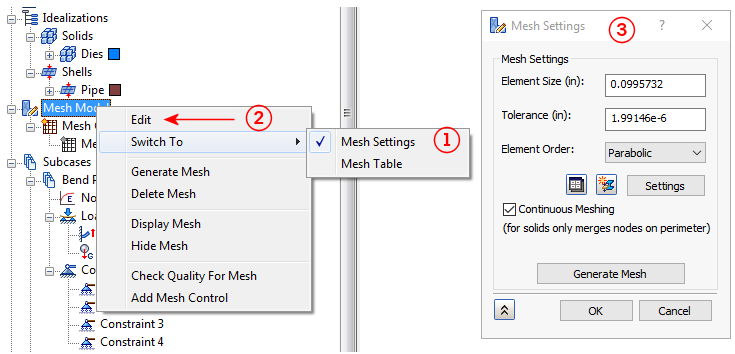

• Fare clic con il pulsante destro del mouse su Modello mesh nel browser (struttura del modello) e scegliere Modifica dal menu di scelta rapida (presupponendo che l'opzione Passa a Impostazioni mesh sia attivata).

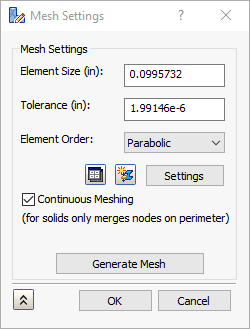

Verrà visualizzato il modulo Impostazioni mesh illustrato nella seguente figura perché questa è la selezione di default per il comando Modifica.

• Dimensioni elemento: dimensioni globali dell'elemento del modello. Questo campo presenta inizialmente una dimensione di default che cambia in base alle quote del modello.
• Tolleranza: regolando questo valore di tolleranza della mesh, è possibile generare la mesh per parti per le quali la mesh non verrebbe altrimenti generata.
• Ordine elementi: elementi parabolici o lineari.
• Tabella mesh (): questa icona consente di passare dalle Impostazioni mesh globali alla Tabella mesh.
• Nuova idealizzazione () : questa icona consente di creare una nuova idealizzazione.

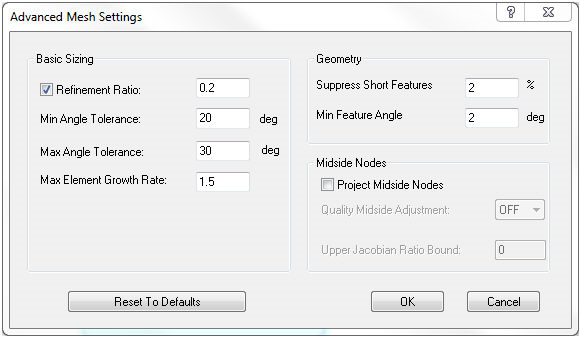

• Impostazioni: questo pulsante consente di definire altre Impostazioni avanzate mesh, come illustrato nell'immagine seguente.



  • Dimensionamento di base:
    • Rapporto di affinamento: consente di modificare le dimensioni della mesh per creare maggiore uniformità. Le dimensioni dell'elemento mesh si deformano in corrispondenza di spigoli, curve, fori, contrasti e così via. Quanto più elevato è il rapporto di affinamento, tanto più aumentano le dimensioni della mesh.
    • Tolleranza angolo min.: controlla di quanto possono variare gli angoli minimi degli elementi mesh.
    • Tolleranza angolo max.: controlla di quanto possono variare gli angoli massimi degli elementi mesh. Mentre la tolleranza di angolo massima aumenta, si produce una distribuzione più uniforme di generazione di mesh.
    • Tasso di crescita elemento massimo: con l'aumento del fattore di crescita, aumentano anche le dimensioni degli elementi mesh. Gli elementi mesh più piccoli diventano sempre più concentrati sull'entità (fori, contrasti e così via) man mano che il fattore di crescita aumenta.
  • Geometria:
    • Sopprimi lavorazioni brevi: sopprime o copre piccole lavorazioni, quali fori, contrasti e così via.
    • Angolo lavorazione minimo: controlla l'angolo degli elementi mesh attorno a diverse lavorazioni quali spigoli, fori, contrasti e così via.
  • Nodi mediani:
    • Nodi mediani progetto: aggiunge nodi mediani alle mesh. Vengono interessati gli elementi lungo le curve e gli spigoli. Se l'opzione è disattivata, le linee mesh complete potrebbero non essere completamente visibili.
    • Regolazione mediana qualità: controlla la regolazione mediana e regola la mesh, se necessario.
    • Limite superiore rapporto Jacobiano: rapporto che controlla la regolazione mediana della qualità.

    Le figure seguenti illustrano alcuni tipi di mesh.

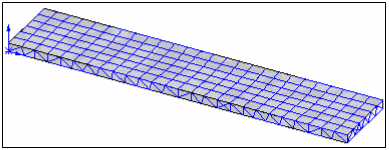

    Mesh di piano combinata con quadrilateri e triangoli:

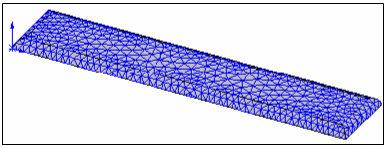

    Mesh solida:



• Mesh continua: questa casella di controllo consente di attivare la generazione continua di mesh in caso di elementi Shell e di unire i nodi entro la tolleranza specificata per gli elementi solidi.
• Il pulsante Genera mesh consente di generare le mesh della parte o dell'assieme.

Tabella mesh

È possibile accedere alla Tabella mesh per definire le impostazioni della mesh per le singole parti in due modi:

• Fare clic con il pulsante destro del mouse su Modello mesh nel browser e attivare l'opzione Modello mesh Passa a Tabella mesh. Fare quindi di nuovo clic con il pulsante destro del mouse su Modello mesh e scegliere Modifica dal menu di scelta rapida.
• Fare clic su Tabella mesh nella scheda Autodesk Nastran In-CAD di CommandManager.

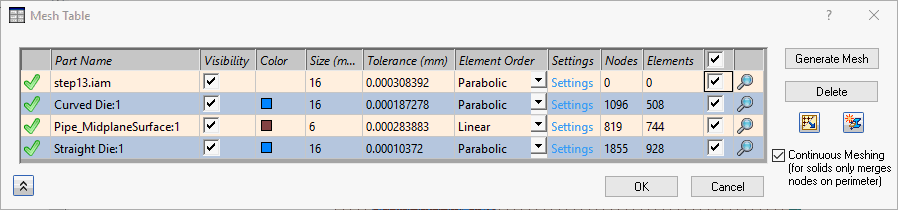

Viene visualizzata la seguente finestra di dialogo:

• L'icona del segno di spunta () indica che per una determinata parte viene generata una mesh.
• Nome parte: fornisce informazioni sulle parti aggiunte nella tabella mesh.
• Visibilità: casella di controllo che consente di attivare o disattivare la visibilità della mesh sulla rispettiva parte.
• Colore: consente di visualizzare il colore della proprietà fisica assegnato a una particolare parte come mesh.
• Dimensioni: dimensioni globali dell'elemento del modello. Questo campo presenta inizialmente una dimensione di default che cambia in base alle quote del modello.
• Ordine elementi: elementi parabolici o lineari.
• Impostazioni: consente di definire altre impostazioni di mesh avanzate, come descritto sopra, nella sezione Mesh globale.
• Nodi ed elementi: indica il numero di nodi ed elementi nella rispettiva mesh della parte.
• : la colonna delle caselle di controllo consente di selezionare tutto o singole parti per la modifica. È possibile attivare o disattivare le caselle di controllo per singole parti o fare clic sulla casella di controllo nell'intestazione per selezionare o deselezionare tutte le parti con un singolo clic. Le seguenti azioni sono applicabili quando uno o più caselle sono selezionate:
  • Sono disponibili i pulsanti e . Facendo clic su questi pulsanti è possibile rispettivamente generare o eliminare la mesh per le parti selezionate.
  • Se sono selezionante due o più parti, la modifica di una impostazione (Visibilità, Colore, Dimensioni, Tolleranza o Ordine dell'elemento) si applica a tutte le parti selezionate in un'unica operazione. Tuttavia, le impostazioni avanzate non possono essere modificate per più parti contemporaneamente. Le caselle devono essere deselezionate per fare clic su Impostazioni e accedere alla finestra di dialogo Impostazioni mesh avanzate.
• Zoom () : fare clic su questa icona per eseguire lo zoom del punto di vista del modello sulla parte in questione.
• Impostazioni mesh () : fare clic su questa icona per passare dalla Tabella mesh alle Impostazioni mesh globali.
• Nuova idealizzazione () : questo pulsante consente di creare una nuova idealizzazione.
• Mesh continua: questa casella di controllo consente di attivare la generazione continua di mesh in caso di elementi Shell e di unire i nodi entro la tolleranza specificata per gli elementi solidi.
