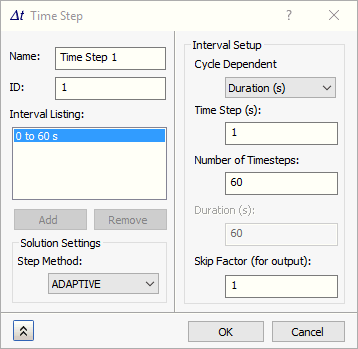

Per impostare i passi temporali per un'analisi del trasferimento termico transitorio non lineare, fare clic con il pulsante destro del mouse su Passo temporale in Sottocaso nella struttura di Autodesk Nastran In-CAD e selezionare Modifica.
- Nome: nome del passo temporale.
- ID: l'ID della proprietà viene aggiornato automaticamente da Autodesk Nastran In-CAD, in modo simile a Materiali.
- Elenco intervalli: genera automaticamente un elenco di intervalli in base alla configurazione degli intervalli.
-
Impostazioni soluzione:
-
Metodo passo:
- ADATTIVO: questa impostazione indica al risolutore di utilizzare un algoritmo di passo temporale adattivo che stabilisce il passo temporale in base alle modifiche nella soluzione.
- COSTANTE: questa impostazione indica al risolutore di utilizzare un passo temporale di intervallo costante.
L'opzione
Impostazioni soluzione viene visualizzata solo quando viene selezionato un tipo di analisi del trasferimento termico transitorio non lineare.
-
Metodo passo:
-
Impostazione intervallo:
- Dipendente dal ciclo: scegliere di rendere uno dei seguenti tre parametri dipendente dagli altri due. Questa opzione attiva due campi di input e rende il terzo non disponibile. Offre flessibilità per la definizione dell'intervallo. Scegliere il valore calcolato (dipendente dal ciclo) e immettere gli altri due.
- Passo temporale: durata del passo temporale.
- Numero di passi temporali: numero di passi temporali da eseguire per l'intervallo.
- Durata: durata dell'intervallo.
- Fattore di Skip (per l'output): consente di limitare il numero di gruppi di output. Se si utilizza un fattore di skip pari a 2, si otterrà un gruppo di output ogni due passi temporali.
- Dipendente dal ciclo: scegliere di rendere uno dei seguenti tre parametri dipendente dagli altri due. Questa opzione attiva due campi di input e rende il terzo non disponibile. Offre flessibilità per la definizione dell'intervallo. Scegliere il valore calcolato (dipendente dal ciclo) e immettere gli altri due.
