Autodesk Nastran In-CAD per SOLIDWORKS
Per accedere ad Autodesk Nastran In-CAD in SOLIDWORKS, fare clic sulla scheda Autodesk Nastran In-CAD di CommandManager. Il gruppo di comandi viene visualizzato come illustrato nella figura seguente:
Comandi della barra multifunzione
È possibile utilizzare la barra multifunzione per impostare, eseguire e valutare rapidamente i risultati delle analisi in Autodesk Nastran In-CAD come indicato di seguito:
- Fare clic su Impostazioni di default nel gruppo Sistema per definire il funzionamento di default preferito per le nuove analisi.
- Fare clic su Nuova analisi per definire una nuova analisi nella finestra Analisi.
- Fare clic su Modifica analisi per modificare l'analisi attiva nella finestra Analisi.
- Fare clic su Idealizzazioni nel gruppo Prepara per definire le proprietà dell'elemento.
- Definire i Vincoli e i Carichi facendo clic sulla relativa icona nel gruppo Impostazione.
- Se è necessario definire contatti, fare clic su Contatto manuale.
- Definire la mesh utilizzando Impostazioni mesh o Tabella nel gruppo Mesh. In alternativa, è possibile aggiornare la mesh con le impostazioni di default facendo clic su Aggiorna tutto.
- Se si desidera nascondere o visualizzare la mesh, fare clic sul pulsante Mostra/Nascondi mesh.
- Fare clic su Controllo mesh nel gruppo Mesh per applicare un controllo mesh locale per selezionare i bordi o le facce del modello.
- Fare clic su Esegui analisi per eseguire la soluzione di analisi.
- Fare clic su Contorno e Deformato nel gruppo Risultati per tracciare il contorno e la deformazione di default.
- Fare clic sul pulsante Opzioni risultati nel gruppo Risultati se si desidera modificare il modello di tracciato dei risultati.
- Fare clic su Punto di indagine o Anima nel gruppo Risultati per eseguire l'indagine o animare i risultati.
- Fare clic su Elimina i punti di indagine nel gruppo Risultati per rimuovere i punti di indagine ancorati dall'area del modello.
- Fare clic su Scarica risultati per scaricare i risultati dell'analisi corrente.
Le altre funzioni disponibili nella barra multifunzione di Autodesk Nastran sono le seguenti:
Visualizza tutti i corpi: consente di visualizzare l'intero modello CAD se parti di esso sono nascoste.
Guida: consente di avviare la documentazione della Guida in linea o locale.
Esercitazioni: consente di avviare il capitolo Esercitazioni della Guida in linea o locale, con esempi di diverse impostazioni di analisi.

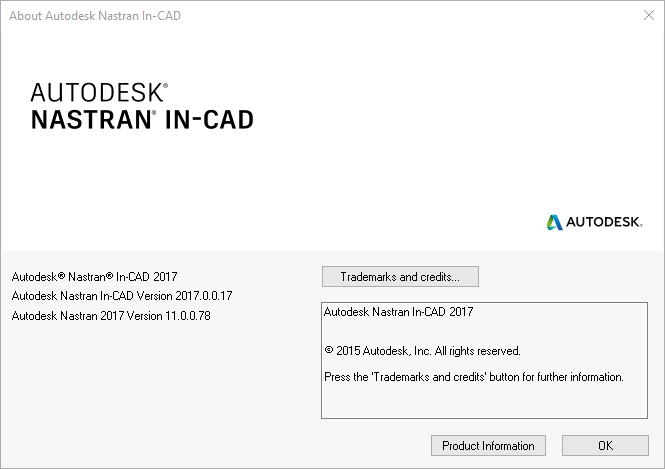

Informazioni su: consente di visualizzare la versione di Autodesk Nastran In-CAD e altri dettagli, come mostrato nell'immagine seguente.

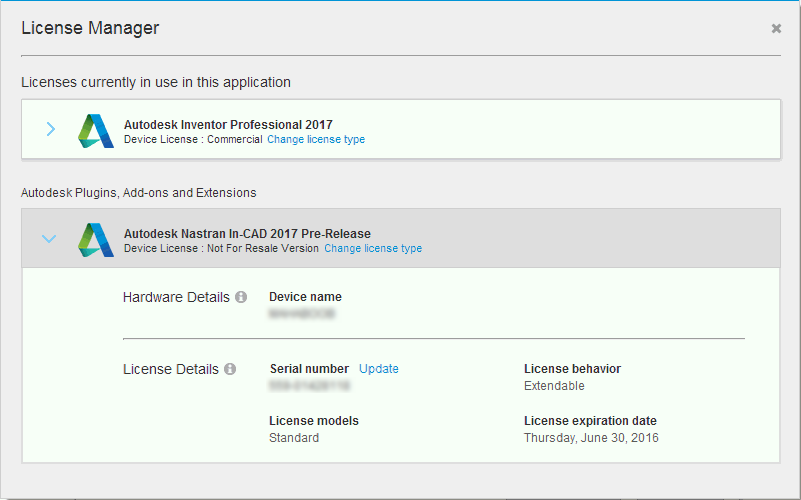

- Fare clic su Informazioni sul prodotto per visualizzare le informazioni sulla licenza del prodotto, come illustrato nell'immagine seguente.
- Fare clic su Informazioni sul prodotto per visualizzare le informazioni sulla licenza del prodotto, come illustrato nell'immagine seguente.
Readme: contiene un collegamento alla pagina Readme nella Guida in linea o locale.
Forum: collega alla pagina Web relativa al forum online.
Manuale di verifica: avvia il file PDF del manuale di verifica, che include tutti i casi NAFEMS e benchmark.
