Fare clic con il pulsante destro del mouse su Spostamento in un sottocaso e scegliere Modifica. Selezionare la casella accanto alla scheda Visualizzazione sezione.
La scheda Visualizzazione sezione presenta le seguenti funzioni principali:
-
Selezione piano:
- Iniziare selezionando un piano di taglio principale rispetto al sistema di coordinate del modello: Piano frontale, Piano superiore o Piano destro.
-
Spostamento e rotazione:
- Consente di spostare il piano: sposta il piano selezionato della distanza specificata rispetto all'origine del modello.
- Rotazione X: ruota il piano selezionato dell'angolo specificato rispetto all'asse x del modello.
- Rotazione Y: ruota il piano selezionato dell'angolo specificato rispetto all'asse y del modello.
- Fare clic sul pulsante Visualizza nella sezione Tracciato del modulo della finestra di dialogo Tracciato per visualizzare le impostazioni più attuali.
-
Sezione al piano senza contorni:

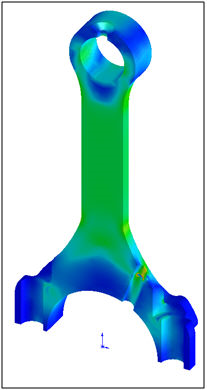

- Viene visualizzato un sezionamento nel punto in cui il piano di taglio interseca il modello rispetto al contorno di base del modello.
-
Sezione al piano senza contorni:

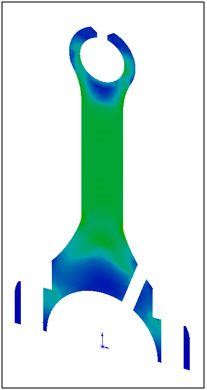

- Viene visualizzato solo un sezionamento nel punto in cui il piano di taglio interseca il modello.
-
Sezione con taglio solido:

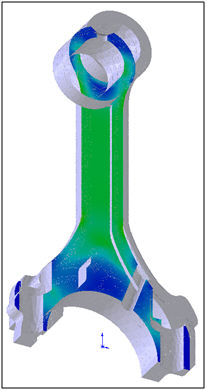

- Vengono visualizzati il sezionamento e la porzione del modello su un lato del piano di taglio.
- Consente di invertire la direzione della sezione: questa opzione consente all'utente di selezionare il lato del piano di taglio da visualizzare.
