Questo comando è applicabile solo ad Autodesk Nastran In-CAD per Inventor. Non è disponibile in SOLIDWORKS.

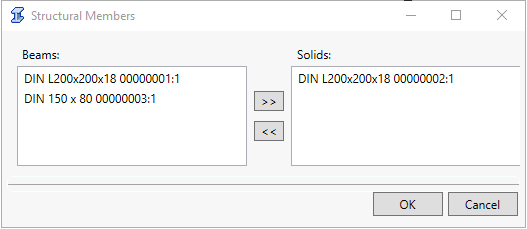

I componenti creati utilizzando il Generatore telaio di Inventor sono elencati nella finestra di dialogo Elementi strutturali. Da qui, è possibile scegliere se rappresentare ogni membro utilizzando gli elementi trave o gli elementi solidi. Per accedere a questa finestra di dialogo, fare clic su Prepara
Elementi strutturali nella scheda della barra multifunzione di Autodesk Nastran.
- Travi: elenca nella casella a sinistra (Travi) gli elementi strutturali da rappresentare utilizzando gli elementi trave.
- Solidi: elenca nella casella a destra (Solidi) gli elementi strutturali da rappresentare utilizzando elementi solidi.
- Utilizzare i tasti a doppia freccia tra le due caselle di riepilogo per spostare gli elementi selezionati da un elenco all'altro.

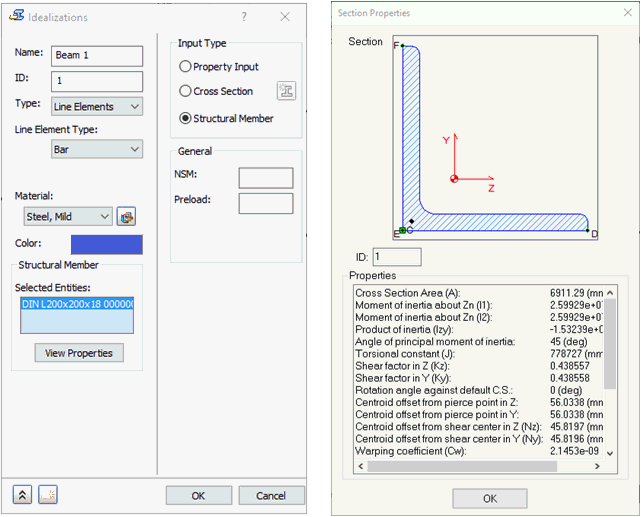

Le voci appropriate vengono create nei sottorami Solidi e/o Travi in Idealizzazioni nella Struttura modello di Autodesk Nastran. Fare clic su Proprietà vista per accedere alla finestra di dialogo delle proprietà di sezione per gli elementi strutturali.

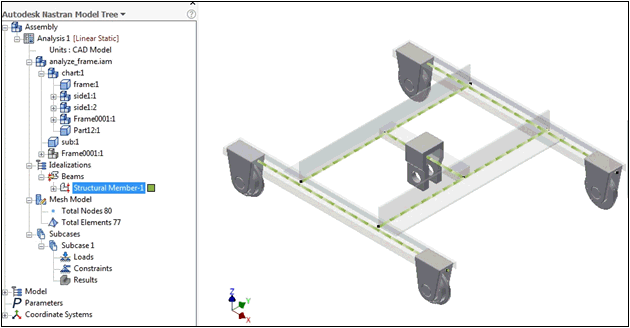

L'immagine seguente mostra un esempio di un modello di Inventor con elementi creati utilizzando il Generatore telaio. I membri sono rappresentati da elementi trave, come visualizzato nella struttura del modello:
