Gestione della visibilità e del livello di dettaglio delle connessioni strutturali nel modello.

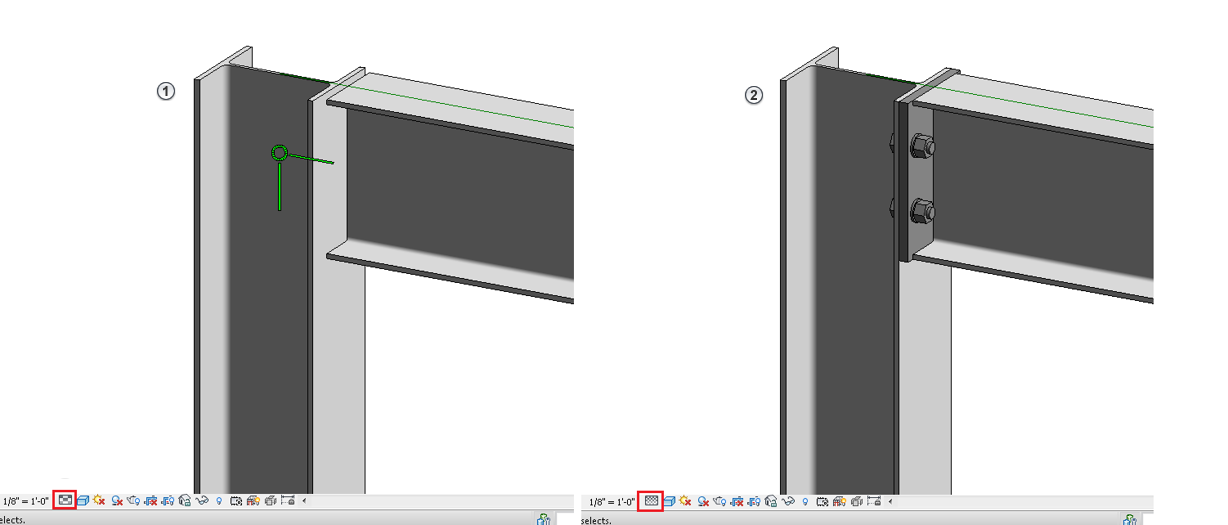

La visualizzazione di connessioni in acciaio si adatta a diversi livelli di dettaglio. Nel livello di dettaglio Medio
viene visualizzata solo la rappresentazione simbolica, mentre nel livello di dettaglio Alto
viene visualizzata la geometria della connessione strutturale.

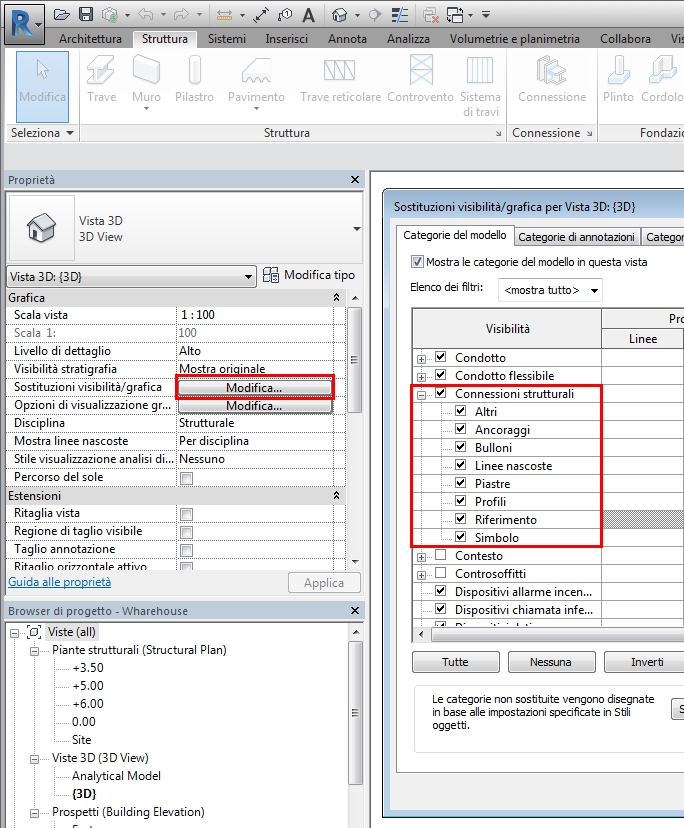

La visibilità delle connessioni in acciaio, in una specifica vista, è controllata dal menu Sostituzioni visibilità/grafica. Gli elementi di connessione vengono posizionati nella categoria di connessioni strutturali e vengono divisi in sei sottocategorie: ancore, bulloni, piastre, profili, simboli e altri.
Per le sei sottocategorie definite, è possibile modificare solo le Linee; gli altri parametri, ad esempio Motivo o Trasparenza, ereditano le impostazioni della categoria Connessione strutturale.

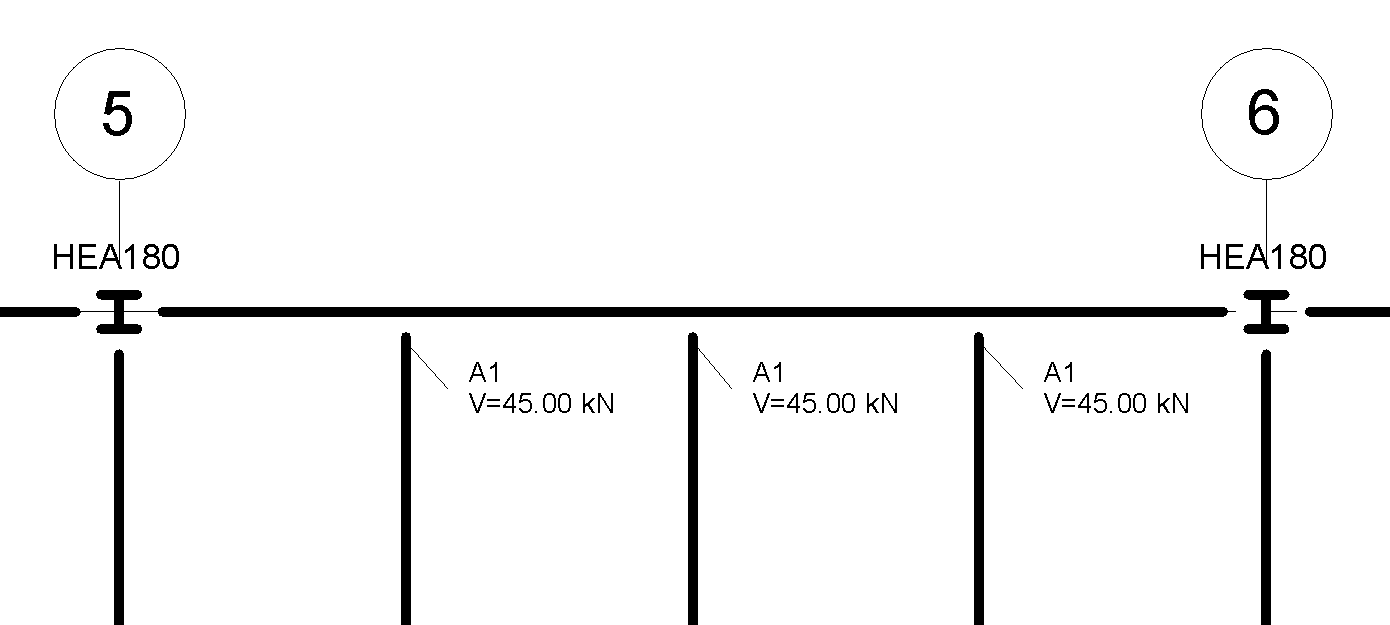

Se la sottocategoria Riferimento non è selezionata, le connessioni generiche saranno selezionabili, ma non visibili nella vista. In questo modo è possibile creare etichette di connessione in una vista senza i simboli delle connessioni visibili.
