È possibile utilizzare Advance Steel Revit Extension per trasferire numerosi elementi tra Revit ed Advance Steel, ad esempio livelli, travi in acciaio, piastre, elementi in legno, elementi in calcestruzzo, grate, alcuni elementi di connessione e alcune funzionalità relative a travi e piastre.
Advance Steel è stato sviluppato specificamente per gli ingegneri strutturali e i disegnatori di dettaglio delle strutture in acciaio che necessitano di un'applicazione di definizione dei dettagli delle strutture in acciaio semplice da utilizzare. Advance Steel offre opzioni dedicate di modellazione e creazione di dettagli che aiutano l'utente ad aumentare la produttività durante la creazione del progetto, consentendo di risparmiare tempo mediante i processi automatici di creazione di dettagli e di documentazione (distinte componenti).
La funzione principale di Advance Steel Revit Extension consiste nell'importare il modello strutturale (travi, colonne, piastre, elementi strutturali in calcestruzzo) da altri software in Advance Steel per generare automaticamente dati di fabbricazione.
Formati dei file trasferiti

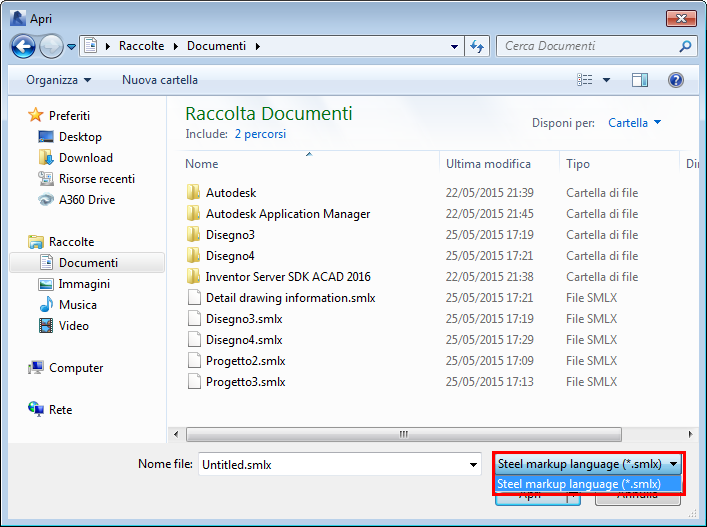

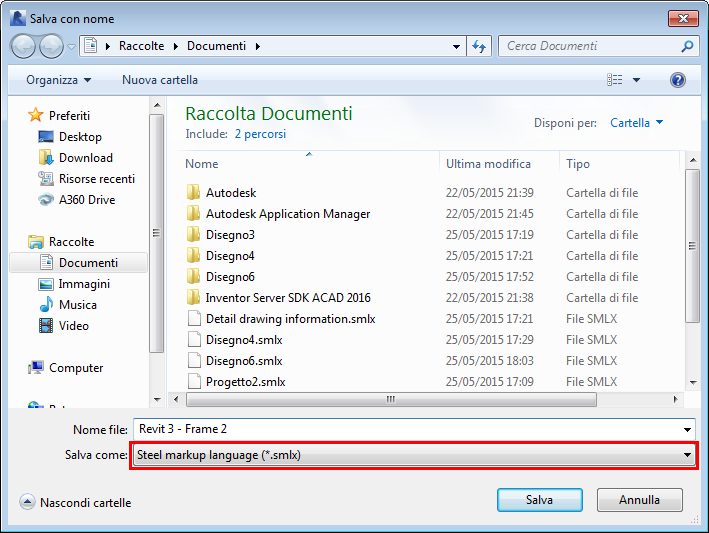

Il formato .smlx è il formato principale utilizzato dall'estensione. Altri formati supportati includono IFC, CIS/2, PSS e SDNF.
Elementi trasferiti (.smlx )
È possibile trasferire numerosi elementi da/a Revit a/da Advance Steel, quali livelli, travi in acciaio, piastre, elementi in legno, elementi in calcestruzzo, grate, alcuni elementi di connessione e alcune funzionalità relative a travi e piastre. Tutti i trasferimenti di elementi dipendono dall'estensione della funzionalità e dalle limitazioni di ciascuna applicazione (Revit e Advance Steel). Per informazioni più dettagliate sugli elementi trasferiti, vedere la tabella riportata di seguito:
| CLASSE | TIPO DI OGGETTO | DA REVIT AD ADVANCE STEEL | DA ADVANCE STEEL A REVIT |
|---|---|---|---|
| Generale | Livello |
|
|
| Griglia |
|
|
|
| Travi in acciaio | Trave |
|
|
| Pilastro |
|
|
|
| Trave composta | X |
|
|
| Trave saldata | X |
|
|
| Trave rastremata | N/D |
|
|
| Trave curva |
|
|
|
| Trave multicomponente | N/D |
|
|
| Trave piegata | N/D | X | |
| Trave in alluminio | X |
|
|
| Piastre | Piastra rettangolare |
(AS-Revit-AS)
|
|
| Piastra poligonale |
(AS-Revit-AS)
|
|
|
| Piastra circolare |
(AS-Revit-AS)
|
|
|
| Piastra piegata | N/D |
|
|
| Piastra piegata con torsione | N/D |
|
|
| Piastra piegata conica | N/D |
|
|
| Legno | Trave in legno |
|
|
| Elementi in calcestruzzo | Muro |
|
|
| Muro poligonale |
|
|
|
| Soletta |
|
|
|
| Soletta poligonale |
|
|
|
| Trave in calcestruzzo |
|
|
|
| Trave curva in calcestruzzo |
|
|
|
| Pilastro in calcestruzzo |
|
|
|
| Plinto |
|
|
|
| Fondazione continua |
|
|
|
| Griglia | Griglia standard | N/D |
|
| Griglia a barre | N/D |
|
|
| Griglia variabile, rettangolare | N/D |
|
|
| Griglia variabile, poligonale | N/D |
|
|
| Elementi di connessione | Bulloni | X | X |
| Ancoraggi | X | X | |
| Montanti di taglio | X | X | |
| Saldature | N/D | X | |
| Fori |
(AS-Revit-AS)
|
(solo su piastre)
|
|
| Funzionalità trave | Accorciata |
|
X |
| Curva di livello |
|
X | |
| Cimasa | N/D | X | |
| Preparazione della saldatura | N/D | X | |
| Taglio angolo | N/D | X | |
| Cimasa (da Revit) |
(solo accorciata)
|
N/D | |
| Funzionalità piastra | Accorciata | N/D |
|
| Curva di livello | N/D |
(solo poligonale)
|
|
| Preparazione della saldatura | N/D | X | |
| Taglio angolo | N/D |
|
|
| Risultati analisi strutturale | Torsore (N, V, M) |
|
X |
Legenda:
presente nell'applicazione di origine, viene importato nell'applicazione di destinazione (limite)
X: presente nell'applicazione di origine, non viene importato nell'applicazione di destinazione
N/D: non disponibile nell'applicazione di origine
(AS-Revit-AS): trasferimento da Advance Steel in Revit e di nuovo in Advance Steel
Piastre

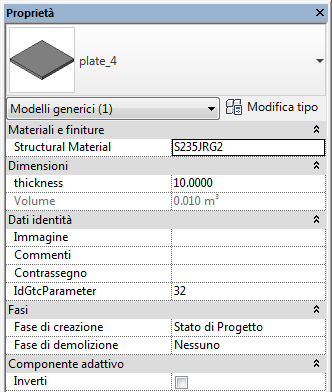

Le piastre di Advance Steel vengono importate in Revit come famiglie di piastre.
Per importare piastre in Revit, è necessario effettuare quanto segue nel menu Impostazioni:
- Selezionare l'opzione Importa piastre.
- Deselezionare l'opzione Importa solo elementi strutturali (ad esempio, trave, pilastro, controvento,...).
Queste piastre vengono reimportate in Advance Steel come oggetti piastra.

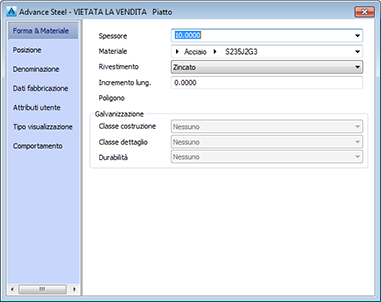

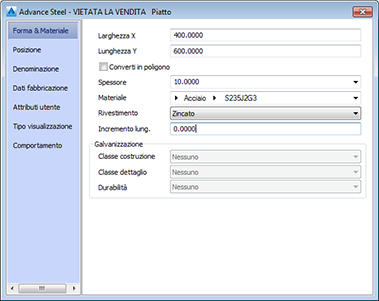

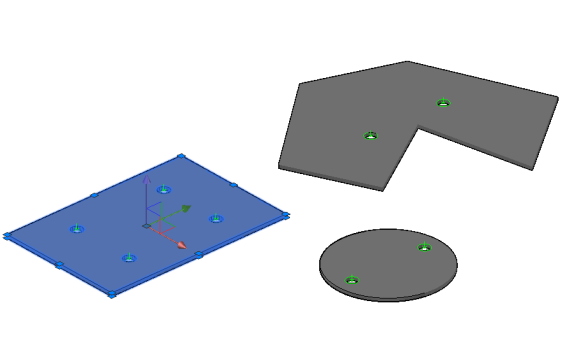

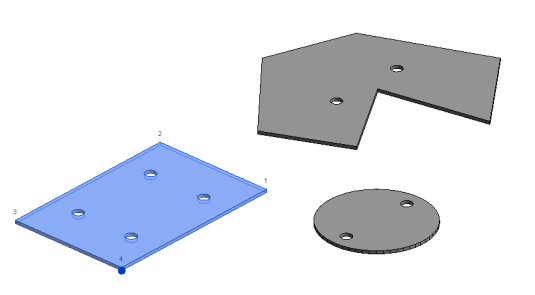

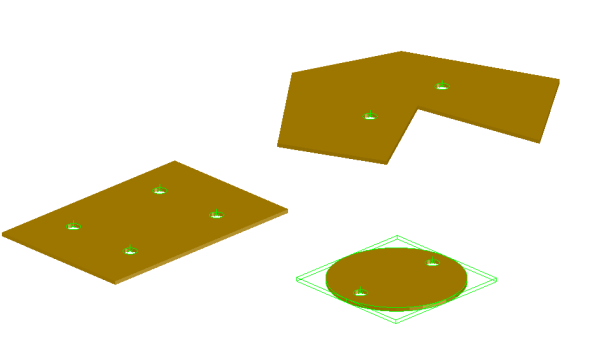

Le immagini seguenti mostrano un modello in Advance Steel che contiene una piastra rettangolare, poligonale e circolare. Il modello è stato trasferito in Revit e quindi è stato rinviato ad Advance Steel mediante .smlx. Le piastre vengono importate in Advance Steel come oggetti di tipo piastra.
| Modello di Advance Steel |
|
| Modello di Revit |
|
| Modello di Advance Steel (importato tramite .smlx) |
|
Travi
Le travi (dritte o curve) vengono trasferite tra Revit e Advance Steel. In Revit, questi oggetti vengono importati come travi strutturali. In Advance Steel vengono importati come travi.
Le posizioni dei punti iniziale e finale vengono mantenute.

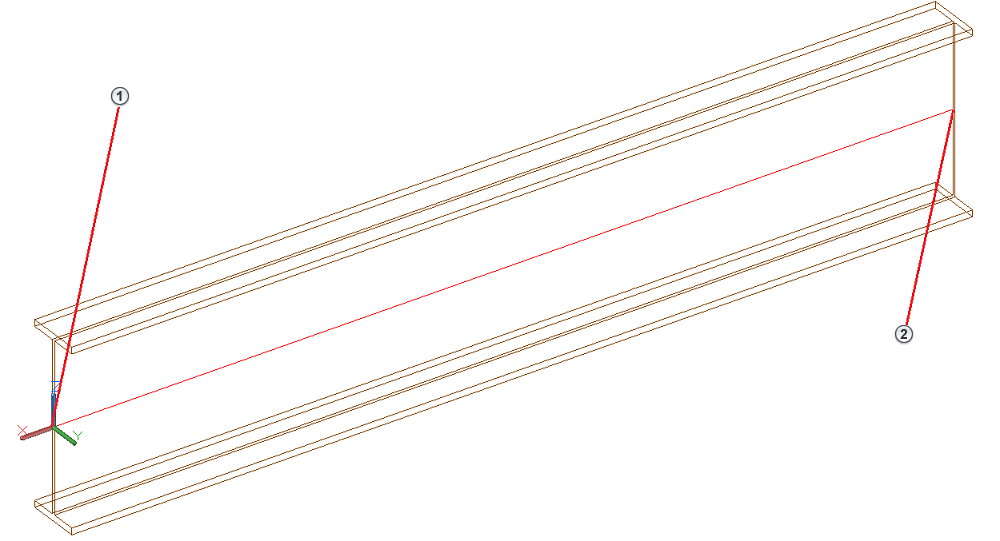

Le immagini seguenti mostrano il trasferimento di una trave da Advance Steel a Revit.
| Advance Steel | Revit |
|
|
- Punto iniziale
- Punto finale
Pilastri

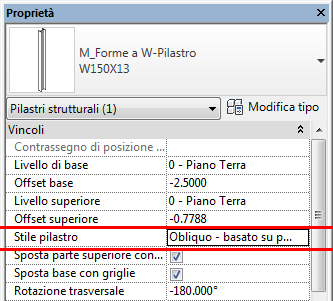

I pilastri vengono trasferiti in Revit come pilastri strutturali di tipo "Obliquo - basato su punto finale", indipendentemente dall'angolo nel modello di Advance Steel. In Advance Steel vengono importati come pilastri e il ruolo di modello relativo è impostato su Pilastro.

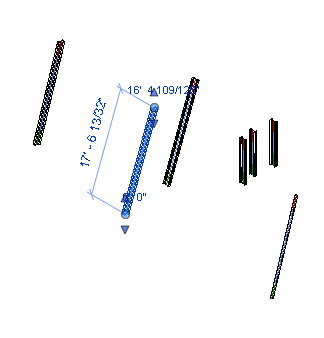

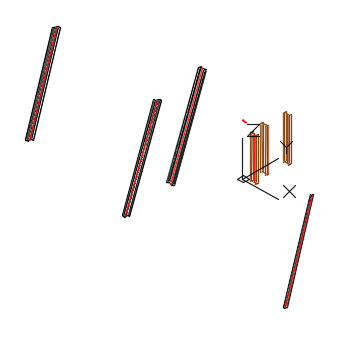

Le immagini seguenti mostrano un modello in Advance Steel che contiene numerosi pilastri obliqui e verticali. Il modello è stato trasferito in Revit, in cui i pilastri sono stati importati con lo stile pilastro "Obliquo - basato su punto finale".
| Advance Steel | Revit |
 |
|
Connessioni e trasferimento di oggetti
Una connessione in acciaio è un assieme di oggetti in acciaio e tagli che unisce due o più elementi in acciaio (ovvero una connessione tra un pilastro e una trave).

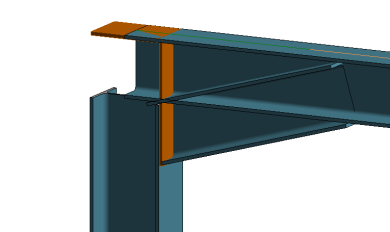

Le seguenti immagini mostrano un esempio dei giunti più trasferiti, illustrando in che modo ogni tipo di oggetto viene trasferito in Revit (ad esempio verrà creata una piastra, ma non un bullone o un intaglio di una trave e così via).
| ADVANCE STEEL | REVIT |
Angolo di ritaglio |
 |
Piastra divisoria |
 |
Piastra fine momento |
 |
Mensola apice |
 |
