Famiglie certificate per le connessioni in acciaio

Come identificare le famiglie certificate e vedere l'elenco delle famiglie di telai strutturali certificate su cui è possibile inserire connessioni in acciaio.

Le connessioni strutturali possono essere posizionate solo nelle nuove famiglie di telai strutturali (fornite a partire da Revit 2016).

Le famiglie certificate vengono installate nei seguenti percorsi di default:

Famiglia	Posizione
Unità di misura imperiali US	C:\ProgramData\Autodesk\RVT 2017\Libraries\US Imperial\Structural Framing\Steel\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\US Imperial\Structural Columns\Steel\AISC 14.1
Unità di misura metriche US	C:\ProgramData\Autodesk\RVT 2017\Libraries\US Metric\Structural Framing\Steel\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\US Metric\Structural Columns\Steel\AISC 14.1
Canada	C:\ProgramData\Autodesk\RVT 2017\Libraries\Canada\Structural Framing\Steel\CISC Shapes C:\ProgramData\Autodesk\RVT 2017\Libraries\Canada\Structural Framing\Steel\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\Canada\Structural Columns\Steel\CISC Shapes C:\ProgramData\Autodesk\RVT 2017\Libraries\Canada\Structural Columns\Steel\AISC 14.1
Regno Unito	C:\ProgramData\Autodesk\RVT 2017\Libraries\UK\Structural Framing\Steel\British Standard C:\ProgramData\Autodesk\RVT 2017\Libraries\UK\Structural Columns\Steel\British Standard
Australia	C:\ProgramData\Autodesk\RVT 2017\Libraries\Australia\Structural Framing\Steel\Australian Standard C:\ProgramData\Autodesk\RVT 2017\Libraries\Australia\Structural Columns\Steel\Australian Standard
Germania	C:\ProgramData\Autodesk\RVT 2017\Libraries\Germany\Tragwerk Träger\Stahl C:\ProgramData\Autodesk\RVT 2017\Libraries\Germany\Tragwerk Stützen\Stahl C:\ProgramData\Autodesk\RVT 2017\Libraries\German_INTL\Tragwerk Träger\Stahl\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\German_INTL\Tragwerk Stützen\Stahl\AISC 14.1
Francia	C:\ProgramData\Autodesk\RVT 2017\Libraries\France\Structure\Poteaux\Acier C:\ProgramData\Autodesk\RVT 2017\Libraries\France\Structure\Ossature\Acier C:\ProgramData\Autodesk\RVT 2017\Libraries\French_INTL\Poteaux porteurs\Acier\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\French_INTL\Ossature\Acier\AISC 14.1
Polonia	C:\ProgramData\Autodesk\RVT 2017\Libraries\Poland\Rama konstrukcyjna\Stal\Char. dla j. pols C:\ProgramData\Autodesk\RVT 2017\Libraries\Poland\Rama konstrukcyjna\Stal\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\Poland\Slupy konstrukcyjne\Stal\Char. dla j. pols C:\ProgramData\Autodesk\RVT 2017\Libraries\Poland\Slupy konstrukcyjne\Stal\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\Polish_INTL\Rama konstrukcyjna\Stal\AISC 14.1 C:\ProgramData\Autodesk\RVT 2017\Libraries\Polish_INTL\Slupy konstrukcyjne\Stal\AISC 14.1
Belgio (versioni inglesi Eurocode)	C:\ProgramData\Autodesk\RVT 2017\Libraries\Belgium\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Belgium\Structural Columns\Steel\Europe Specific
Finlandia (versioni inglesi Eurocode)	C:\ProgramData\Autodesk\RVT 2017\Libraries\Finland\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Finland\Structural Columns\Steel\Europe Specific
Grecia (versioni inglesi Eurocode)	C:\ProgramData\Autodesk\RVT 2017\Libraries\Greece\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Greece\Structural Columns\Steel\Europe Specific
Paesi Bassi (versioni inglesi Eurocode)	C:\ProgramData\Autodesk\RVT 2017\Libraries\Netherlands\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Netherlands\Structural Columns\Steel\Europe Specific
Norvegia (versioni inglesi Eurocode)	C:\ProgramData\Autodesk\RVT 2017\Libraries\Norway\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Norway\Structural Columns\Steel\Europe Specific
Romania (versioni inglesi Eurocode)	C:\ProgramData\Autodesk\RVT 2017\Libraries\Romania\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Romania\Structural Columns\Steel\Europe Specific
Svezia (versioni inglesi Eurocode)	C:\ProgramData\Autodesk\RVT 2017\Libraries\Sweden\Structural Framing\Steel\Europe Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\Sweden\Structural Columns\Steel\Europe Specific
India	C:\ProgramData\Autodesk\RVT 2017\Libraries\India\Structural Framing\Steel\India Specific C:\ProgramData\Autodesk\RVT 2017\Libraries\India\Structural Columns\Steel\India Specific

Nota: Le famiglie Eurocode sono fornite in installazioni di famiglia per Germania, Francia e Polonia. Le versioni in inglese sono fornite in installazioni di famiglia per Belgio, Finlandia, Grecia, Paesi Bassi, Norvegia, Romania e Svezia.

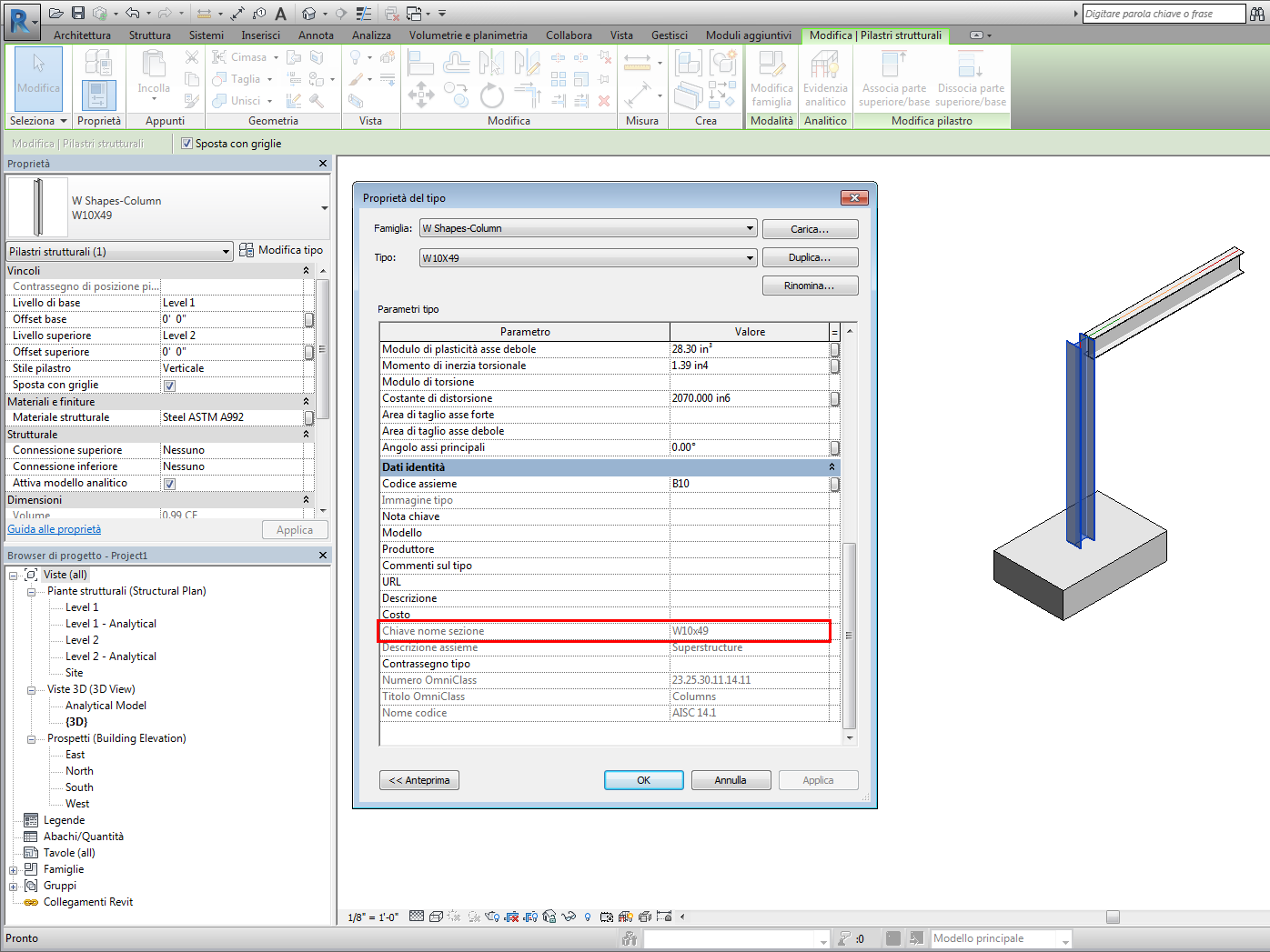

Identificare le famiglie certificate

Le famiglie certificate utilizzano un nuovo meccanismo di mappaggio. Questo meccanismo utilizza un parametro Chiave nome sezione, che viene visualizzato nella finestra di dialogo Proprietà del tipo degli elementi del telaio strutturale:

Nota: Una volta posizionata una connessione in acciaio su una trave, verranno creati gli elementi di connessione e controllata la rappresentazione di fabbricazione della trave (tagli, cimase, intagli e così via). Attualmente, la rappresentazione di fabbricazione funziona solo per le famiglie certificate. Qualsiasi modifica geometrica del contenuto certificato verrà sovrascritta dai valori standard.

Nota: Gli elementi strutturali modificati utilizzando cimasa e taglio con un piano di riferimento (il giunto d'angolo utilizza un piano di riferimento per tagliare le travi) verranno ignorati durante la creazione dell'elemento di fabbricazione.

Elenco di famiglie certificate

Cartella paese	RevitFamily
US	Tubo-Pilastro
US	Forme a W-Pilastro
US	HSS Quadrato
US	Forme a W
US	M_Forme a W-Pilastro
US	M_HSS Quadrato
US	M_Forme a W
US	Forme a C-Pilastro
US	Forme HP-Pilastro
US	HSS Pilastro rettangolare
US	HSS Pilastro circolare
US	HSS Pilastro quadrato
US	L Angoli uguali-Pilastro
US	L Angoli diversi-Pilastro
US	Forme a M-Pilastro
US	Forme MC-Pilastro
US	Forme MT-Pilastro
US	Forme a S-Pilastro
US	Forme ST-Pilastro
US	Forme WT-Pilastro
US	Forme a C
US	Forme HP
US	HSS Rettangolare
US	HSS Circolare
US	L Angoli uguali
US	L Angoli diversi
US	Forme a M
US	Forme MC
US	Forme MT
US	Tubazione
US	Forme a S
US	Forme ST
US	Forme WT
US	M_Forme a C-Pilastro
US	M_Forme HP-Pilastro
US	M_HSS Pilastro rettangolare
US	M_HSS Pilastro circolare
US	M_HSS Pilastro quadrato
US	M_L Angoli uguali-Pilastro
US	M_L Angoli diversi-Pilastro
US	M_Forme a M-Pilastro
US	M_Forme MC-Pilastro
US	M_Forme MT-Pilastro
US	M_Tubo-Pilastro
US	M_Forme a S-Pilastro
US	M_Forme ST-Pilastro
US	M_Forme WT-Pilastro
US	M_Forme a C
US	M_Forme HP
US	M_HSS Rettangolare
US	M_HSS Circolare
US	M_L Angoli uguali
US	M_L Angoli diversi
US	M_Forme a M
US	M_Forme MC
US	M_Forme MT
US	M_Tubazione
US	M_Forme a S
US	M_Forme ST
US	M_Forme WT
Canada	CISC Forme HP-Pilastro
Canada	CISC HSS Rettangolare (ASTM A500)-Pilastro
Canada	CISC HSS Rettangolare (CSA G40.21)-Pilastro
Canada	CISC HSS Circolare (ASTM A500)-Pilastro
Canada	CISC HSS Circolare (CSA G40.21)-Pilastro
Canada	CISC HSS Quadrato (ASTM A500)-Pilastro
Canada	CISC HSS Quadrato (CSA G40.21)-Pilastro
Canada	CISC Forme a M-Pilastro
Canada	CISC Ridotta saldata-Forme flangia-Pilastro
Canada	CISC Larga saldata-Forme flangia-Pilastro
Canada	CISC Larga-Forme flangia-Pilastro
Canada	CISC Forme WT-Pilastro
Canada	CISC Forme WWT-Pilastro
Canada	CISC Forme angolari
Canada	CISC Forme canale
Canada	CISC Forme HP
Canada	CISC HSS Rettangolare (ASTM A500)
Canada	CISC HSS Rettangolare (CSA G40.21)
Canada	CISC HSS Circolare (ASTM A500)
Canada	CISC HSS Circolare (CSA G40.21)
Canada	CISC HSS Quadrato (ASTM A500)
Canada	CISC HSS Quadrato (CSA G40.21)
Canada	CISC Forme a M
Canada	CISC Forme MC
Canada	CISC Forme a S
Canada	CISC Travi superleggere
Canada	CISC Ridotta saldata-Forme flangia
Canada	CISC Larga saldata-Forme flangia
Canada	CISC Larga-Forme flangia
Canada	CISC Forme WT
Canada	CISC Forme angolari
Regno Unito	Sezioni circolari cave
Regno Unito	L-Angolari ali uguali
Regno Unito	L-Angolari ali diverse
Regno Unito	PFC-Profilati a C con flange parallele
Regno Unito	Sezioni rettangolari cave
Regno Unito	Sezioni quadrate cave
Regno Unito	T-T da travi universali
Regno Unito	T-T da pilastri universali
Regno Unito	UBP-Palo di fondazione universale
Regno Unito	UB-Travi universali
Regno Unito	UC-Pilastri universali
Regno Unito	Sezioni circolari cave-Pilastro
Regno Unito	L-Angolari ali uguali-Pilastro
Regno Unito	L-Angolari ali diverse-Pilastro
Regno Unito	PFC-Profilati a C con flange parallele-Pilastro
Regno Unito	Sezioni rettangolari cave-Pilastro
Regno Unito	Sezioni quadrate cave-Pilastro
Regno Unito	T-T da travi universali-Pilastro
Regno Unito	T-T da pilastri universali-Pilastro
Regno Unito	UBP-Palo di fondazione universale-Pilastro
Regno Unito	UB-Travi universali-Pilastro
Regno Unito	UC-Pilastri universali-Pilastro
Australia	CHS-Sezioni cave circolari (AS 1163_C250L0)
Australia	CHS-Sezioni cave circolari (AS 1163_C350L0)
Australia	RHS-Sezioni cave rettangolari (AS 1163_C350L0)
Australia	RHS-Sezioni cave rettangolari (AS 1163_C450L0)
Australia	SHS-Sezioni cave quadrate (AS 1163_C350L0)
Australia	SHS-Sezioni cave quadrate (AS 1163_C450L0)
Australia	EA-Angolari ali uguali (AS 3679_1)
Australia	PFC-Profilati a C con flange parallele (AS 3679_1)
Australia	TFB-Travi a flangia rastremate (AS 3679_1)
Australia	UA-Angolari ali diverse (AS 3679_1)
Australia	UB-Travi universali (AS 3679_1)
Australia	UC-Pilastri universali (AS 3679_1)
Australia	WB-Travi saldate (AS 3679_2)
Australia	WC-Pilastri saldati (AS 3679_2)
Australia	CHS-Sezioni cave circolari-Pilastro (AS 1163_C250L0)
Australia	CHS-Sezioni cave circolari-Pilastro (AS 1163_C350L0)
Australia	RHS-Sezioni cave rettangolari-Pilastro (AS 1163_C350L0)
Australia	RHS-Sezioni cave rettangolari-Pilastro (AS 1163_C450L0)
Australia	SHS-Sezioni cave quadrate-Pilastro (AS 1163_C350L0)
Australia	SHS-Sezioni cave quadrate-Pilastro (AS 1163_C450L0)
Australia	EA-Angolari ali uguali-Pilastro (AS 3679_1)
Australia	PFC-Profilati a C con flange parallele-Pilastro (AS 3679_1)
Australia	TFB-Travi a flangia rastremate-Pilastro (AS 3679_1)
Australia	UA-Angolari ali diverse-Pilastro (AS 3679_1)
Australia	UB-Travi universali-Pilastro (AS 3679_1)
Australia	UC-Pilastri universali-Pilastro (AS 3679_1)
Australia	WB-Travi saldate-Pilastro (AS 3679_2)
Australia	WC-Pilastri saldati-Pilastro (AS 3679_2)
Germania, Francia	Pilastro HE-A diviso a metà
Germania, Francia	Pilastro HE-B diviso a metà
Germania, Francia	Pilastro HE-M diviso a metà
Germania, Francia	Pilastro IPE diviso a metà
Germania, Francia	Pilastro IPEa diviso a metà
Germania, Francia	Pilastro IPEo diviso a metà
Germania	Pilastro IPEv diviso a metà
Germania, Francia	Pilastro a L ali uguali
Germania	Pilastro HD
Germania, Francia	Pilastro HE-A
Germania, Francia	Pilastro HE-AA
Germania, Francia	Pilastro HE-B
Germania, Francia	Pilastro HE-C
Germania, Francia	Pilastro HE-M
Germania	Pilastro I
Germania, Francia	Pilastro IPE
Germania, Francia	Pilastro IPE750
Germania, Francia	Pilastro IPEa
Germania, Francia	Pilastro IPEo
Germania	Pilastro IPEv
Germania, Francia	Pilastro IPN
Germania, Francia	Pilastro RHS (EN 10210-2)
Germania, Francia	Pilastro RHS (EN 10219-2)
Germania, Francia	Pilastro RO (EN 10210-2)
Germania, Francia	Pilastro RO (EN 10219-2)
Germania, Francia	Pilastro SHS (EN 10210-2)
Germania, Francia	Pilastro SHS (EN 10219-2)
Germania, Francia	Pilastro T
Germania, Francia	Pilastro U
Germania, Francia	Pilastro UAP
Germania, Francia	Pilastro a L ali diverse
Germania	Pilastro UPE
Germania, Francia	Pilastro UPN
Germania, Francia	HE-A diviso a metà
Germania, Francia	HE-B diviso a metà
Germania, Francia	HE-M diviso a metà
Germania, Francia	IPE diviso a metà
Germania, Francia	IPEa diviso a metà
Germania, Francia	IPEo diviso a metà
Germania	IPEv diviso a metà
Germania, Francia	L ali uguali
Germania	HD
Germania, Francia	HE-A
Germania, Francia	HE-AA
Germania, Francia	HE-B
Germania, Francia	HE-C
Germania, Francia	HE-M
Germania	I
Germania, Francia	IPE
Germania, Francia	IPE750
Germania, Francia	IPEa
Germania, Francia	IPEo
Germania	IPEv
Germania, Francia	IPN
Germania, Francia	RHS (EN 10210-2)
Germania, Francia	RHS (EN 10219-2)
Germania, Francia	RO (EN 10210-2)
Germania, Francia	RO (EN 10219-2)
Germania, Francia	SHS (EN 10210-2)
Germania, Francia	SHS (EN 10219-2)
Germania, Francia	T
Germania, Francia	A U
Germania, Francia	UAP
Germania, Francia	L ali diverse
Germania	UPE
Germania, Francia	UPN
Francia	Angolare ali uguali
Francia	HL
Francia	IPEr
Francia	P-A
Francia	UAP-A
Francia	Angolare ali diverse
Francia	Pilastro angolare ali uguali
Francia	Pilastro HL
Francia	Pilastro IPEr
Francia	Pilastro P-A
Francia	Pilastro UAP-A
Francia	Pilastro angolare ali diverse
Francia	U francese
Francia	Pilastro U francese
Polonia	P
Polonia	Pilastro C
Polonia	CE
Polonia	Pilastro CE
Polonia	HEC Polonia
Polonia	Pilastro HEC Polonia
Polonia	HKS
Polonia	Pilastro HKS
Polonia	HP
Polonia	Pilastro HP
Polonia	IKS
Polonia	Pilastro IKS
Polonia	IKSH
Polonia	Pilastro IKSH
Polonia	IN
Polonia	Pilastro IN
Polonia	IPBP
Polonia	Pilastro IPBP
Polonia	IPBS
Polonia	Pilastro IPBS
Polonia	IPE Polonia
Polonia	Pilastro IPE Polonia
Polonia	IPET
Polonia	Pilastro IPET
Polonia	IT
Polonia	Pilastro IT
Polonia	L ali uguali Polonia
Polonia	Pilastro a L ali uguali Polonia
Polonia	L ali diverse Polonia
Polonia	Pilastro a L ali diverse Polonia
Polonia	TB
Polonia	Pilastro TB
Polonia	HEBT
Polonia	Pilastro HEBT
India	C
India	Pilastro B
India	SFC
India	Pilastro SFC
India	CO
India	Pilastro HB
India	ISA angolare ali uguali
India	ISA pilastro angolare ali uguali
India	ISA angolare ali diverse
India	ISA pilastro angolare ali diverse
India	IST
India	Pilastro IST
India	ISRO
India	Pilastro ISRO
India	ISRHS
India	Pilastro ISRHS
India	ISSHS
India	Pilastro ISSHS
India	NPB
India	Pilastro NPB
India	PBP
India	Pilastro PBP
India	PFC
India	Pilastro PFC
India	SC
India	Pilastro SC
India	UB-Travi universali
India	UB-Travi universali-Pilastro
India	UC-Pilastri universali
India	UC-Pilastri universali-Pilastro
India	WPB
India	Pilastro WPB
India	NT
India	Pilastro NT
