Per indicare la quota altimetrica delle curve di livello è possibile aggiungere delle etichette. Le etichette delle curve di livello sono visualizzate nelle viste di pianta della planimetria.
- Creare una superficie topografica con diverse quote altimetriche.
- Aprire una vista di pianta della planimetria.
- Fare clic sulla scheda Volumetrie e planimetria
gruppo Modifica planimetria
(Etichetta curve di livello).
- Disegnare una linea che interseca una o più curve di livello.
Le etichette vengono visualizzate sulle curve di livello (per rendere visibili le etichette può essere necessario ingrandire l'area). L'etichetta della curva di livello non è visibile se non viene selezionata almeno un'etichetta.
Per informazioni sulla definizione di intervalli di visualizzazione per le curve di livello o sull'aggiunta di curve di livello personalizzate ad una pianta della planimetria, vedere Definizione delle impostazioni di planimetria.

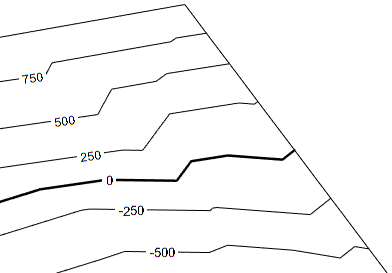

Esempio
