Definizione delle proprietà di visualizzazione di una famiglia di pilastri in una vista di pianta

Un pilastro architettonico o strutturale può essere visualizzato in una vista di pianta mediante un piano di taglio specificato nella vista di pianta della famiglia.

1. Aprire una famiglia di pilastri o crearne una nuova.
2. Fare clic sulla scheda Creagruppo Proprietà (Parametri e categorie di famiglie).
3. Nella finestra di dialogo Parametri e categorie di famiglie, sotto Parametri famiglia, selezionare o deselezionare il parametro Mostra pretaglio famiglia in viste di pianta.

   Se si desidera visualizzare i pilastri nella vista di pianta...	Procedere come segue...
   In base al piano di taglio della vista di pianta del modello	Deselezionare il parametro.
   Indipendentemente dal piano di taglio della vista di pianta del modello	Selezionare il parametro. I pilastri vengono visualizzati utilizzando il piano di taglio specificato nella vista di pianta dell'Editor di famiglie.

4. Fare clic su OK.
5. Salvare la famiglia di pilastri.

   Dopo aver caricato la famiglia di pilastri in un modello, i pilastri vengono visualizzati in base alle impostazioni del parametro specificate nell'Editor di famiglie.

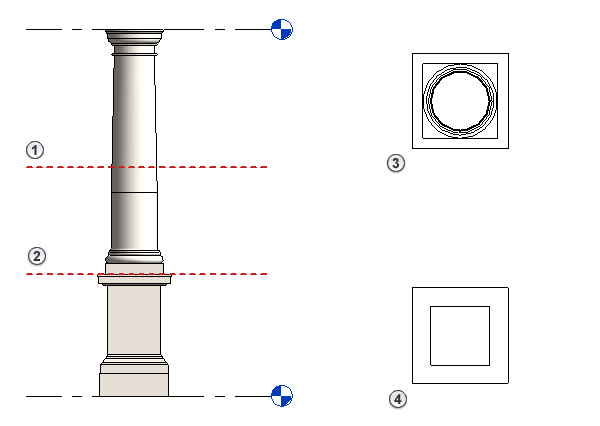

Esempio di colonna architettonica

Le immagini seguenti sono diverse viste di una famiglia di pilastri caricata in un modello. Le linee orizzontali sono state aggiunte a scopo illustrativo.

Piano di taglio impostato nella famiglia

Piano di taglio impostato nel modello

Vista di pianta del pilastro nel modello con il parametro "Mostra pretaglio famiglia in viste di pianta" selezionato nella famiglia

Vista di pianta del pilastro nel modello con il parametro "Mostra pretaglio famiglia in viste di pianta" non selezionato (disattivato) nella famiglia

Esempio di pilastri strutturali

Nell'immagine seguente, il pilastro con famiglia di modiglioni raffigurante l'opzione Mostra pretaglio famiglia in viste di pianta attivata (sinistra) e disattivata (destra). Come si può osservare, il piano di taglio della vista di pianta del modello non modifica la visualizzazione del pilastro. Il piano di taglio è contrassegnato dalla freccia orizzontale per le viste di sezione sul lato destro.
