Creazione di un abaco di analisi del volume

È stata completata la progettazione di masse per l'analisi del progetto concettuale di un edificio. Ora si desidera analizzare il volume delle masse del progetto.

In particolare, si desidera effettuare le seguenti operazioni:

• Determinare per quali piani dell'edificio occorre installare l'aria condizionata (ad esempio, i livelli destinati al parcheggio non lo richiedono).
• Calcolare il volume del vano per il quale è necessario installare l'aria condizionata.
• Determinare il risultante carico HVAC.

Attenersi alla seguente procedura. Le singole fasi potrebbero variare a seconda delle informazioni che si desidera visualizzare nell'abaco.

Come creare un abaco di analisi del volume

1. Creare i pavimenti di massa.
2. Fare clic sulla scheda Vistagruppo Creamenu a discesa Abachi (Abaco/Quantità).
3. Nella finestra di dialogo Nuovo abaco, procedere nel modo seguente:
   1. In Categoria, selezionare Pavimento di massa.

      Se la categoria Pavimento di massa non viene visualizzata per default, selezionare Mostra le categorie del modello in questa vista. Per Elenco dei filtri, selezionare Architettura.

   2. In Nome, specificare il nome dell'abaco.
   3. Selezionare Componenti di costruzione dell'abaco.
   4. Fare clic su OK.
4. Nella scheda Campi della finestra di dialogo Proprietà abaco, in Campi disponibili aggiungere i seguenti campi nell'ordine suggerito:
   • Utilizzo
   • Livello
   • Massa: tipo
   • Volume pavimento
5. Fare clic due volte su OK.
6. Nell'abaco, assegnare un utilizzo a ciascun pavimento di massa.

   Immettere il testo nella colonna Utilizzo in corrispondenza di ogni livello. Dopo avere immesso i valori iniziali, per le rimanenti righe è sufficiente fare clic nel campo per selezionare un valore dall'elenco.

   Ordinare e calcolare i totali parziali dell'abaco in base all'utilizzo, come mostrato di seguito.

7. Nella tavolozza Proprietà, accedere alle proprietà dell'abaco.
8. In Ordinamento/Raggruppamento, fare clic su Modifica.
9. Nella finestra di dialogo Proprietà abaco, in Ordinamento/Raggruppamento, procedere nel modo seguente:
   1. In Ordina per, selezionare i seguenti valori:
      • Utilizzo
      • Ascendente
      • Piè di pagina
      • Titolo e totali
      • Riga vuota
   2. In Quindi per, selezionare Livello e Ascendente.
   3. Nella parte inferiore della finestra di dialogo, selezionare le seguenti opzioni:
      • Calcola totale
      • Titolo e totali
      • Elenca ogni istanza
10. Selezionare la scheda Formattazione e procedere come descritto di seguito:
    1. In Campi, selezionare Volume pavimento.
    2. In Allineamento, selezionare Destra.
    3. Selezionare Calcola totali.
    4. (Facoltativo) Specificare la formattazione per Utilizzo, Livello e Massa: tipo. In Campi, selezionare il nome del campo desiderato, quindi scegliere Centro in Allineamento.
11. Fare clic su OK.

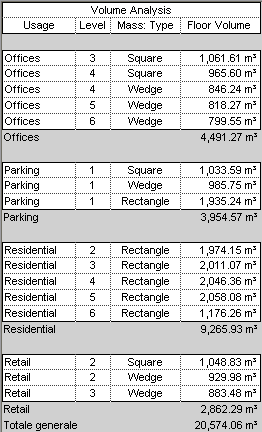

L'abaco mostra il volume di ciascun pavimento di massa, i totali parziali degli utilizzi e il totale complessivo dei volumi combinati dei pavimenti di massa. Utilizzare queste informazioni per calcolare una stima dei carichi HVAC del progetto in base all'utilizzo previsto per ogni pavimento di massa.
