Rotazione di una vista verso il nord reale

È possibile ruotare una vista in base al nord reale anziché al nord del progetto, rappresentato dalla parte superiore della vista.

La rotazione di una vista verso il Nord reale consente di assicurarsi che la luce colpisca i lati corretti del modello di edificio per gli studi sulla luce solare e il rendering.

Prima di ruotare una vista in base al nord reale, nella pianta della planimetria, utilizzare il punto di rilievo per impostare una posizione nota nella planimetria e ruotare il punto di rilievo verso il nord reale. Questo processo è illustrato nel seguente video.

Video: rotazione verso il Nord reale

Nota: Il presente video mostra procedure eseguite con Revit. Quando si eseguono le procedure in Revit LT, è possibile che si notino lievi differenze in termini di funzionalità e di elementi dell'interfaccia utente.

Per ruotare una vista verso il nord reale

1. Aprire una vista di pianta.
   Nota: Per ruotare una vista 3D in direzione del nord reale, utilizzare il ViewCube.
2. Per modificare l'orientamento di una vista in base al nord reale, attenersi alla seguente procedura:
   1. Accedere alle proprietà della vista.
   2. Nella tavolozza Proprietà, in Orientamento, selezionare Nord reale, quindi fare clic su Applica.

   Questa modifica consente di visualizzare correttamente le ombre nella vista di pianta. Vedere Visualizzazione di sole e ombre.

3. Per ruotare il progetto verso il nord reale, attenersi alla seguente procedura:
   1. Fare clic sulla scheda Gestiscigruppo Posizione progettomenu a discesa Posizione Ruota nord reale.
   2. Per ruotare il modello di edificio, utilizzare uno dei seguenti metodi:
      • Nella barra delle opzioni, in Angolo tra il nord di progetto e il nord reale, immettere il valore desiderato per l'angolo di rotazione.

        Se, ad esempio, la differenza tra il nord di progetto (la parte superiore della vista) e il nord reale è di 45 gradi, immettere 45. Il modello viene ruotato nella vista in base all'angolo specificato.

      • Fare clic nella vista per ruotare graficamente il modello verso il nord reale, analogamente a quanto avviene quando si utilizza lo strumento Ruota.

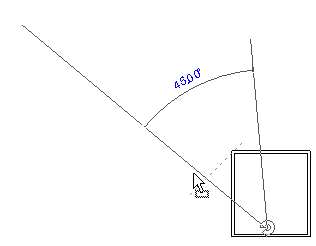

   Rotazione di un modello di edificio in una vista di pianta orientata verso il nord reale

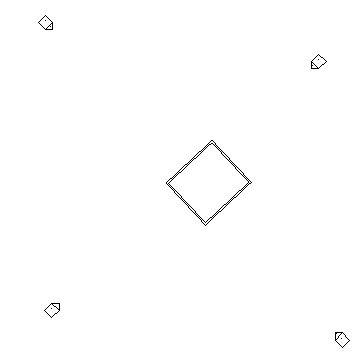

   Vista di pianta con modello di edificio ruotato verso il nord reale
