Questo ci consente di concentrare la mesh nei punti in cui i gradienti di flusso saranno significativi. Per iniziare, visualizzare il modello come contorno:
Per creare una regione di rifinitura della mesh, effettuare UNA delle seguenti operazioni:
- Fare clic con il pulsante sinistro, quindi fare clic sull'icona Regioni:

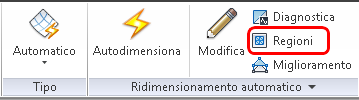

- Fare clic su Regioni nel gruppo contestuale Ridimensionamento automatico:
Fare clic su Aggiungi nella finestra di dialogo Regioni di rifinitura mesh

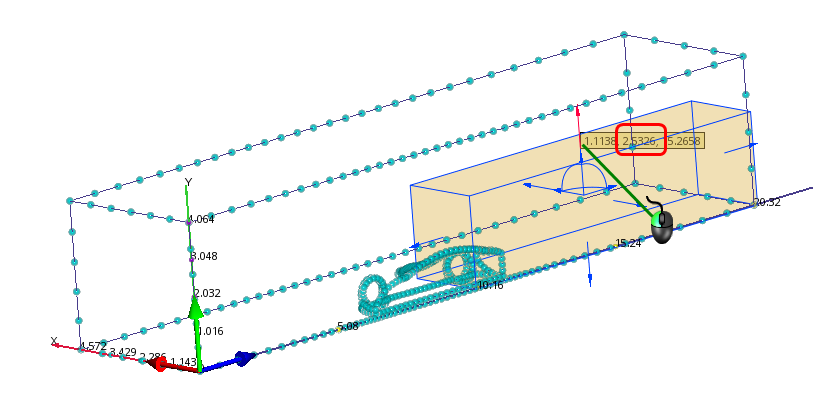

Per ridimensionare la regione, fare clic e trascinare la freccia per ogni direzione.
Per posizionare la regione esattamente dove si desidera, digitare i seguenti valori nella finestra di dialogo Regioni di rifinitura mesh:
Offset X = 1.125
Offset Y = 1.25
Offset Z = 14
Lunghezza X = 2.25
Lunghezza Y = 2.5
Lunghezza Z = 8
Fare clic su Ottieni dimensioni mesh locale.
Fare clic su Propaga modifiche.
Fare clic su OK.
