Le due parti di questo modello sono solide. È possibile utilizzare gli strumenti di geometria per creare la parte interna dell'acqua per la terminazione delle aperture.
Nella scheda Imposta, fare clic su Strumenti di geometria.
Nella finestra di dialogo Strumenti di geometria, selezionare la scheda Riempimento area vuota.

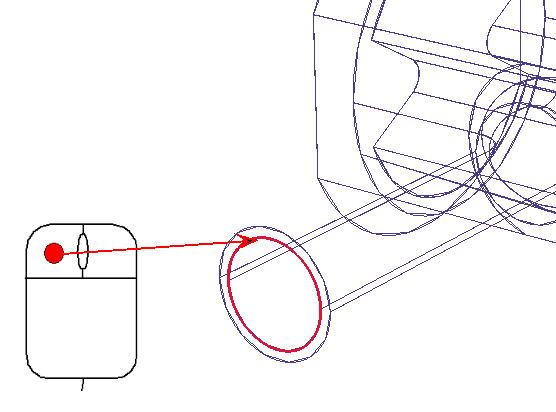

Selezionare uno fra gli spigoli interni del primo ingresso.
Nota: L'altro spigolo verrà selezionato automaticamente.
Fare clic sul pulsante Crea superficie.
Terminazione dell'ingresso freddo

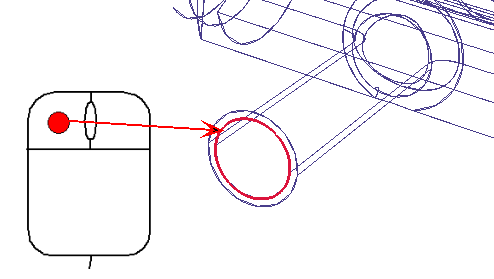

Ruotare il modello e selezionare uno degli spigoli interni del secondo ingresso.
Nota: L'altro spigolo verrà selezionato automaticamente.
Fare clic sul pulsante Crea superficie.
Nota: Lo strumento Riempimento aree vuote crea terminazioni delle superfici di ingresso che condividono un bordo con la parte tubo solida. Durante la risoluzione del trasferimento termico, ciò potrebbe determinare una "conduzione artificiale" tra il solido e il fluido a causa dei bordi condivisi. Ai fini dell'esercitazione, ignoreremo questo effetto. Per le situazioni che richiedono maggiore precisione, tuttavia, un approccio alternativo consisterebbe nel creare le terminazioni nel modello CAD o nel sopprimere la parete esterna del tubo dalla simulazione.
Ulteriori informazioni sullo strumento geometria Riempimento area vuota
