翼のジオメトリのエッジ ループを追加したことにより、これから説明するように、エアインテークに問題が生じました。このレッスンでは、この問題を解決し、エアインテークのシェイプをさらにリファインします。
レッスンの準備:
- 前のレッスンのシーンを引き続き使用するか、
\modeling\p47\p47_wings_complete.max
を開きます。 - ファイルを開く場合は、P-47 を
選択します。リボン
[ポリゴン モデリング](Polygon Modeling)パネルで[モディファイ モード](Modify Mode)をクリックし、
([前のモディファイヤ](Previous Modifier))をクリックして、スタックの[編集可能ポリゴン](Editable Poly)レベルに切り替えます。 - リボン [ポリゴン モデリング](Polygon Modeling)パネルで、
([最終結果表示](Show End Result))をクリックしてオンにします。
再度 NURMS を使用して作業を確認する:
- Alt+X を押して X 線表示をオフにし、リボン [編集](Edit)ロールアウトで、
([NURMS])をオンにします。[NURMS を使用](Use NURMS)パネルで、反復回数を 2 に増やします。 - パース ビューポートをアクティブにし、F4 を押してエッジ面をオフにします。

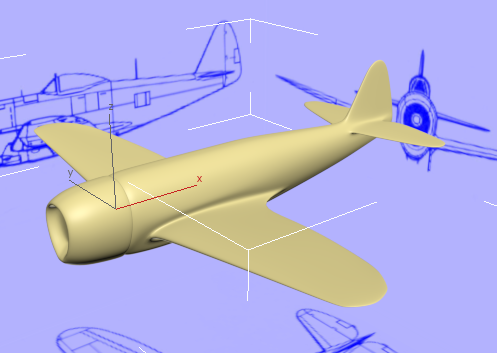

スムーズなモデルが表示され、翼が適切に作成されたことを確認できます。
- レフト ビューポートを
ズームおよび
パンして、エアインテークがよく見えるようにします。F4 を押して、エッジ面をオフにします。

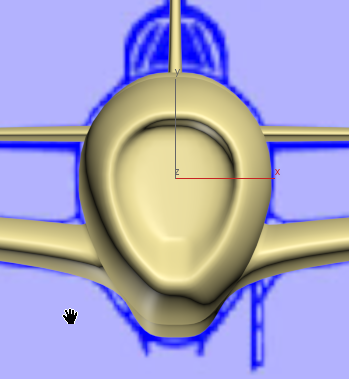

エアインテークの 2 つの下側エッジが、設計図のエッジよりも鋭くなっています。これは、翼を押し出す準備段階で[スイフト ループ](Swift Loop)を使用して作成した追加の輪郭が原因です。次の手順でこれらを修正しましょう。
([NURMS])を再度クリックしてオフにします。
エアインテークのエッジを補正する:

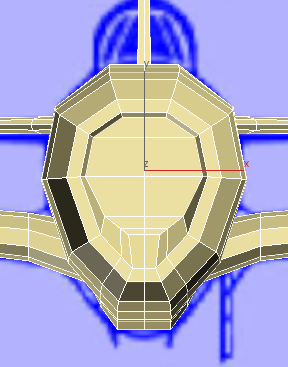

- フロント ビューポートで、F4 を押してエッジ面を再びオンにします。

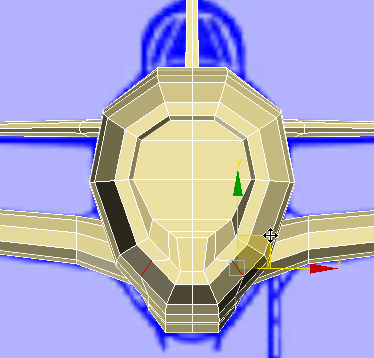

([エッジ](Edge))サブオブジェクト レベルに切り替えます。エンジン カウルの一番前の部分で、ビューポートの右下へと延びる新しいエッジを 選択します。
- リボン [編集](Edit)パネルで、
([コンストレイント : エッジ](Constrain To Edge))をアクティブにし、エッジを上に

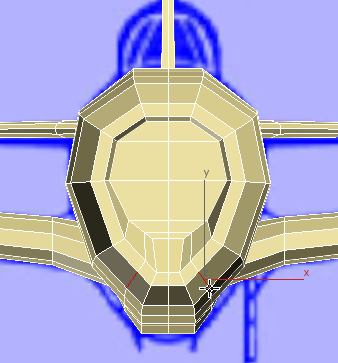

移動して、エッジ面のほぼ中央に配置します。
- リボン [編集](Edit)ロールアウトで、

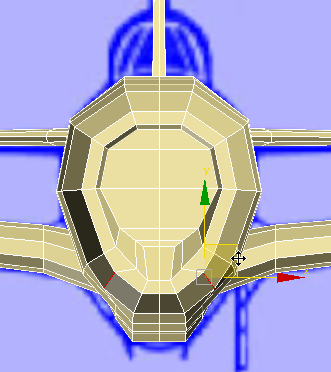

([コンストレイント : なし](Constrain To None))をアクティブにし、今回はエッジを外側に向かって 移動して、エンジン カウルのエアインテーク部分にわずかに丸みを付けます。

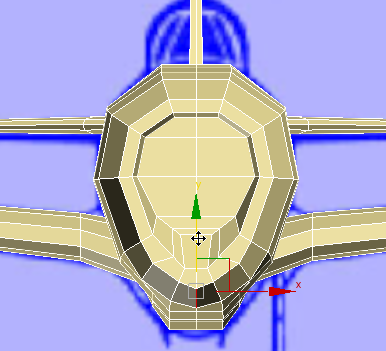

- エアインテーク前方下部の中央のエッジを選択し、Y 軸に沿って下に 移動します。

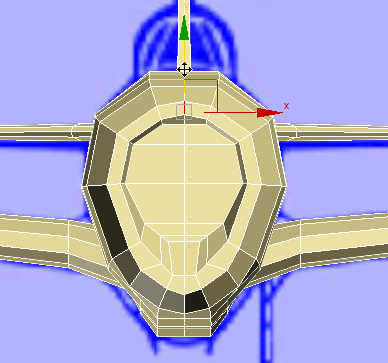

- エアインテーク上部の対応するエッジを選択し、Y 軸に沿ってわずかに上に 移動します。
- すべてのエッジを選択解除します。
- ([NURMS])を再度オンにし、F4 を押してエッジ面をオフにします。

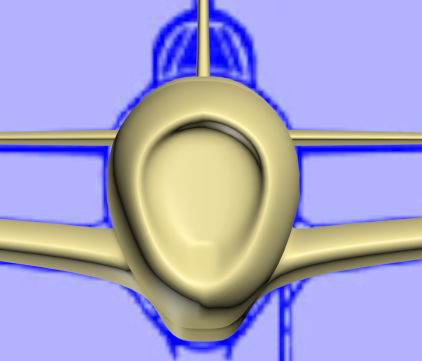

これで、カウルのエアインテーク部分の外観を改善できました。
- ([NURMS])を再度クリックし、スムージングをオフにします。
作業を保存する:
- シーンに p47_wings_intake_fixed.max と名前を付けて保存します。
