半径ポイントを使用して測量図形に曲線を作成するには

半径ポイントと曲線の終点のポイントを使用して、接していない曲線を作成します。

1. [ツールスペース]の[測量]タブで、名前の付いたネットワークを右クリック [測量コマンド ウィンドウ]を選択します。
2. コマンド ラインに次のコマンドを入力します。

   XC PTS [半径] [半径ポイント] [終点]

コマンド ラインの例

NE 1 1000 1000

NE 2 1000 1200

NE 3 1084.8528 1284.8528

NE 6 985.8579 1298.9949

BEG ROADCL

PT 1

PT 2

XC PTS 100 6 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

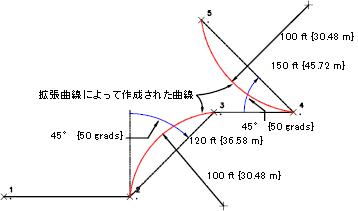

次の図に、接していない 2 つの曲線を示します。

コマンド構文

XC PTS [半径] [半径ポイント] [終点]

パラメータ	定義
半径	中心点から曲線までの距離。この値は、現在の測量データベースの距離単位で入力します。反時計回り(左回り)の方向で曲線を描画するには、負の半径値を使用します。
半径ポイント	円弧の半径ポイントとして使用する既存のポイントのポイント識別子
終点	曲線の終点のポイント識別子
