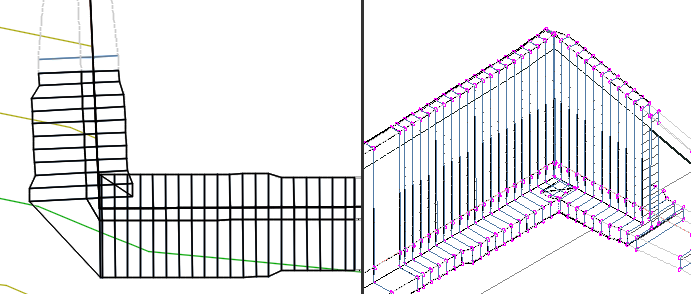

コリドーの接線がコーナーで交差した状態で、固定幅のコリドーを作成した場合、コリドーの内側のコーナーと外側のコーナーは自動的に整えられます。固定幅ではないコリドーを作成する場合(サーフェスに法面展開する場合など)や、コリドー基線に曲線が存在する場合は、コリドーから動的な計画線を抽出し、計画線からグレーディングして、コリドーを整える必要があります。
コリドーのクリーンアップ動作が適用される条件
AutoCAD Civil 3D 2017 では、コリドーのクリーンアップ動作は、次の条件で適用されます。
- 計画線または線形と縦断を基線として使用するコリドー内の接線と接線の交点の位置。
- 内部のシェイプによって設定された固定幅を持つアセンブリ。
AutoCAD Civil 3D 2017 では、コリドーの接線がコーナーで交差した状態で、固定幅のコリドーを作成した場合、コリドーは次のように整えられます。
内側のコーナーが接するポイントが計算されます。この場所から、[アセンブリに適用する間隔]ダイアログ ボックスで定義した間隔を使用して、基線に沿って半径線が延長されます。
また、コーナーには測点が 1 つ追加されます。
サブアセンブリの幅の値は半径測点で変更されます。幅が計算され、AutoCAD の OFFSET[オフセット]コマンドと同様にコーナーが決定されます。
コリドーのクリーンアップ動作が適用されない条件
AutoCAD Civil 3D 2017 のコリドーのクリーンアップ動作は、現在、以下の条件では適用されません。
- 曲線セグメント内。

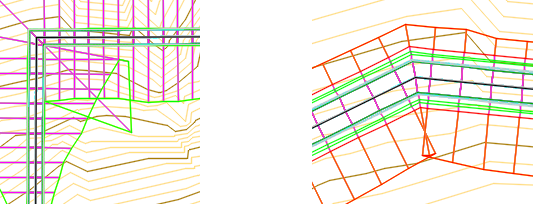

たとえば、コーナーに曲線が存在する場合、コーナーで互いに交差するセクションを持つコリドーが作成されることがあります。
- 接線とカーブの交点。
- 計画線の始点と終点がコーナーで接する場合の、閉じた計画線をベースとするコリドーの終点。

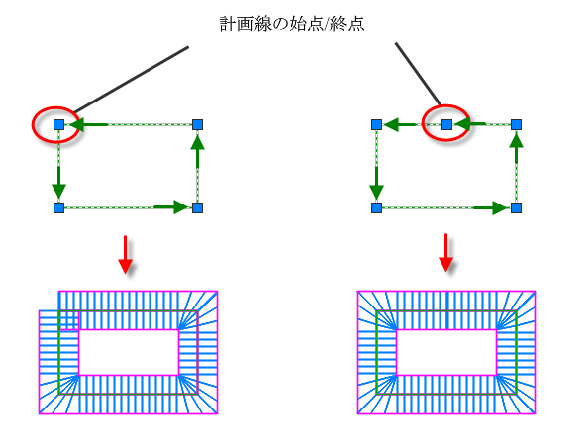

たとえば、左の図で示すように、計画線をコーナーから開始してコーナーで終了した場合、コーナーのクリーンアップは適用されません。
この問題を回避するには、右の図に示すように、計画線を描画するときに、コーナー以外の場所から開始してコーナー以外の場所で終了することをお勧めします。
- コリドーシェイプの幅を拡げた状態(たとえば、擁壁のフーチングの幅が高さに応じて変化する場合など)。
- サーフェスまで法面展開した場合。
コーナーのクリーンアップの問題を解決する
コーナーの問題を解決するには、コリドーから動的な計画線を抽出し、グレーディング ツールを使用して、この計画線からグレーディングします。 次の例では、グレーディングをコリドーの右側に追加しています。
