2D 輪郭加工方法のために利用できる制御機補正機能は、CNC 制御機に実際のカッター オフセットの計算を行わせるために使用します。
この機能は、CNC オペレータがさまざまなサイズの工具を自由に選択するために、製品の柔軟性を提供しています。ほとんどの CNC 制御機は NC ブロックの先読み機能に制限があり、通常は使用する工具の輪郭の曲率を超える場合は失敗します。CAM ソフトウェアは、任意に選択した図形に対してこれらの問題は発生しないことを確認する必要があります。
NC ブロックの先読みの制限のため、CNC 制御機は、補正されたカッター位置が元の輪郭の別の断面に干渉しないことを確認する方法がありません。

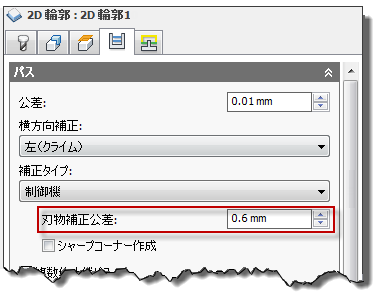

Inventor HSMは、[パス]タブの刃物補正公差設定を導入することにより、これらの問題を解決します。
このパラメータは、操作のために選択された工具のみではなく、安全に使用できる工具の直径の範囲を指定します。工具半径の許容範囲は、選択した工具半径から、選択した工具半径に指定した許容量を加えた値までです。
選択した図形内のシャープ コーナーをこの許容量内に丸めます。したがって、パラメータを必要より高く設定することはできません。ただし、加工はこれらのコーナーでより高い送り速度を維持できるため、丸めは常に望ましくないわけではありません。
このパラメータは単純な例については他の CAM システムに比べると若干異なる結果が得られますが、CNC 制御機は、任意の複雑な図形でも生成されたツールパスを実行できることが保証されます。

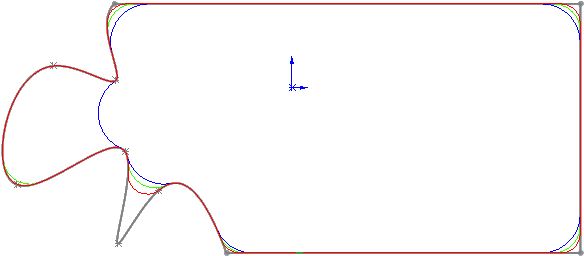

制御機補正を使用したスケッチからの2D 輪郭です。赤色のパスは刃物補正公差無しです。緑色のパスは、小さい刃物補正公差を使用した場合です。青色のパスは、大きい刃物補正公差を使用した場合です。
