操作を比較して編集するには

Inventor HSM は、操作がさまざまな加工方法の場合でも、1 つのダイアログから複数の操作を同時に比較して編集することができます。

複数の操作を編集するには、[Ctrl]キーを押しながら CAM ブラウザ内の各操作をクリックすることにより、2 つ以上の操作を選択します。また、[Shift]キーを押しながら、または操作の周囲にボックスをドラッグすることによって、操作の範囲を選択することもできます。

選択した複数の操作で、選択した操作の 1 つを右クリックし、次の図に示すように、[比較して編集]を選択します。

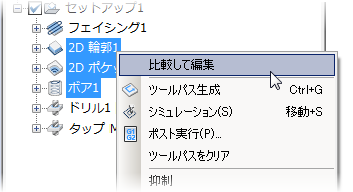

選択した複数の操作でポップアップコンテキストメニューに表示される[比較して編集]

[比較して編集]ダイアログボックスが開き、各行に使用できるすべてのパラメータが一覧表示され、それらの各列に選択したそれぞれの操作が表示されます。また[すべて編集]の列は、すべての操作のパラメータに同じ値を設定することができます。

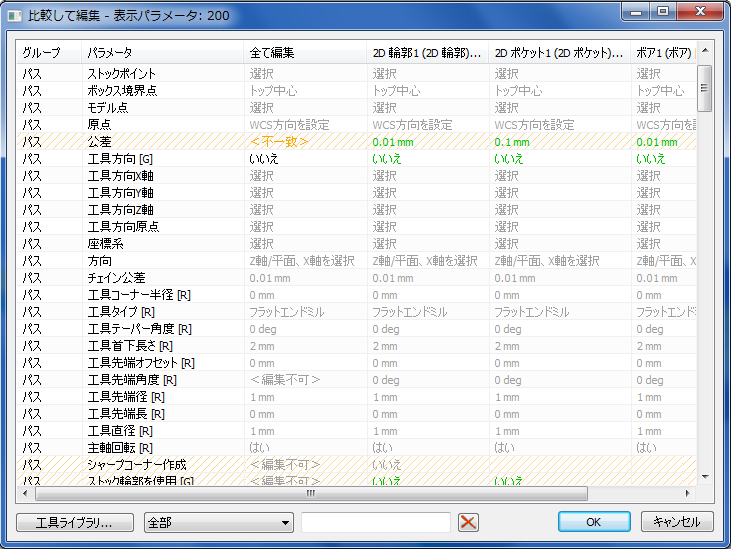

[比較して編集]ダイアログボックス

操作の列の任意の値、または[すべて編集]の列をクリックすると、編集可能である場合は、値を変更することができます。[OK]をクリックすると変更を確定するようプロンプトが表示され、パラメータ値の変更がすべて保存され、影響を受ける操作が無効化されます。

工具の設定を変更する必要がある場合は、[工具ライブラリ]ボタンを使用して[工具ライブラリ]にアクセスし、変更を行うことができます。

[比較して編集]ダイアログボックスは、選択したすべての操作の設定の概要を表示します。多くの操作に多数のパラメータがあるので、ダイアログボックスの下部にあるフィルタコントロールを使用して、リストの表示をフィルタすることができます。

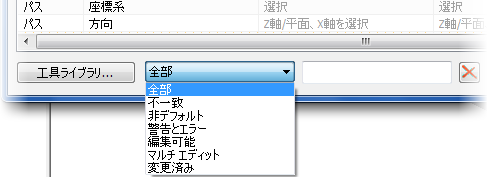

[比較して編集]ダイアログボックスのフィルタコントロール

[フィルタ]テキストボックスに文字列を入力すると、文字列に一致する名前を持つパラメータのみが表示されます。たとえば、「工具」と入力すると、工具に関連するすべてのパラメータが表示されます。部分名も許可されています。例として、「傾斜」と入力すると、[傾斜]、[傾斜開始角度]、[傾斜終了角度]パラメータが表示されます。
