2D 面取りについて

アクセス:

リボン: [CAM]タブ [2D ミル]パネル [2D 面取り]

[2D 面取り]加工法は、面取りされたサーフェスを作成するエッジ沿いに加工します。

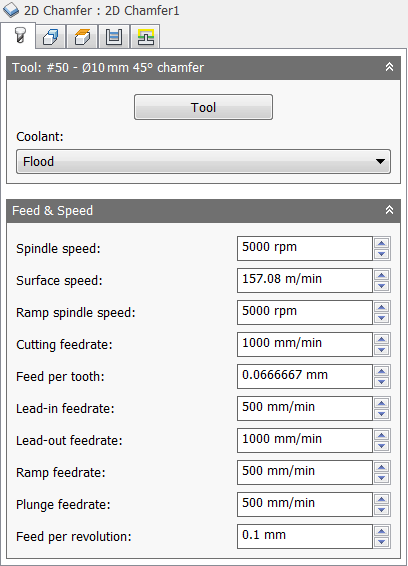

[工具]タブの設定



冷却水:

工具で使用される冷却水のタイプです。

主軸回転速度:

スピンドルの回転速度を指定します。

サーフェス スピード:

サーフェス上のツールの速度を、スピンドル速度として表されます。

傾斜スピンドル速度:

ランプの動作を実行するときの主軸の回転速度です。

切削送り速度:

切断に使用されるフィードに移動します。

歯あたりの送り量:

歯あたりの送り速度切断フィードとして表されます。

リードイン送り速度:

移動切断につながるときに使用します。

リードアウト送り速度:

移動切断から先頭の場合に使用します。

傾斜送り速度:

ストックにらせんスロープを行うときに使用します。

プランジ送り速度:

Plunging ストックにするときに使用します。

1 回転あたりの送り量:

回転あたりの送りとして表される切込み送り速度です。

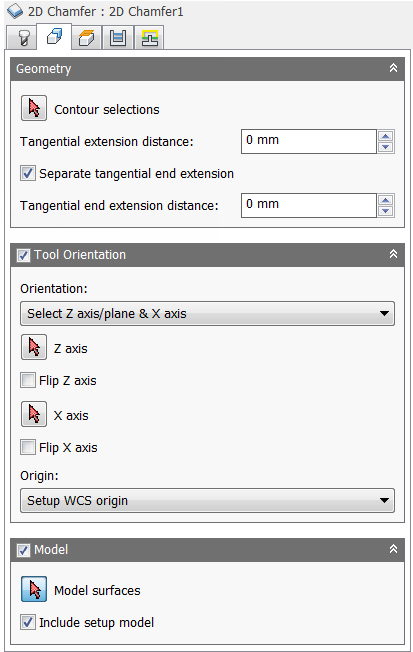

[図形]タブの設定



輪郭選択

面取りするエッジを選択するには、[輪郭選択]ボタンを使用します。連続する図形が自動的にチェーンされます。

接線延長距離:

開いた輪郭を接線の方向に伸ばす距離を指定します。



接線の延長なし



10 mm の接線延長

接線終点延長を別にする

接線終点延長距離の値を入力することができます。

接線終点延長距離:

開いた輪郭で最後に接するように延長する距離を指定します。

工具方向

座標系の方向と原点のオプションの組み合わせを使用して工具方向を決定する方法を指定します。

[方向]ドロップダウン メニューは、X、Y および Z 座標軸の方向を設定するための次のオプションを提供します。

[原点]ドロップダウン メニューには、座標系の原点を配置するための次のオプションがあります。

モデル

設定で定義されたモデルのジオメトリ(サーフェス/ボディ)はオーバーライドすることができます。

セットアップ モデルを含める

既定では有効になっています。操作で選択したモデルのサーフェスに加えて、セットアップで選択したモデルも含まれます。このチェック ボックスをオフにすると、操作で選択したサーフェス上にのみツールパスが生成されます。

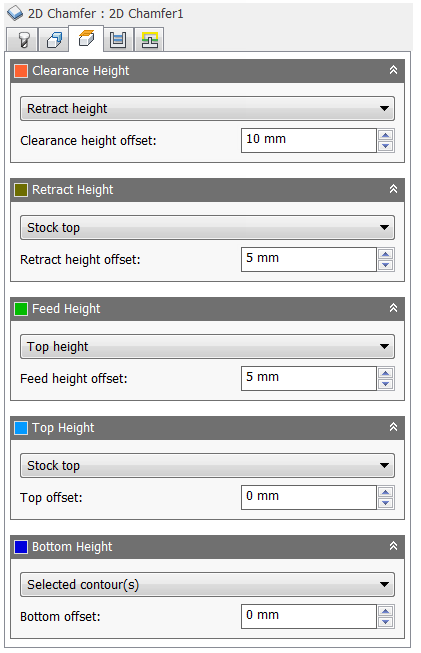

[高さ]タブの設定



移動高さ

移動高さは、工具パスの始点への動線上で工具が早送りする最初の高さです。



移動高さ

移動高さオフセット:

移動高さオフセットは、上にある移動高さのドロップダウン リストの選択内容を基準に適用されます。

退避高さ

退避高さでは、工具が次の切削パスの前に上に移動する高さを設定します。退避高さは、[送り高さ]および[トップ]より上に設定する必要があります。退避高さは、高さを設定するために後続のオフセットとともに使用されます。



退避高さ

退避高さオフセット:

退避高さオフセットは、上にある退避高さのドロップダウン リストの選択内容を基準に適用されます。

送り高さ

送り高さでは、パーツに進入する送り速度や切込み速度に変化する前に工具が早送りする高さを設定します。送り高さは、[トップ]より上に設定する必要があります。ドリル処理では、初期の送り高さと退避ペック高さとしてこの高さを使用します。送り高さは、高さを設定するために後続のオフセットとともに使用されます。



送り高さ

送り高さオフセット:

送り高さオフセットは、上にある送り高さのドロップダウン リストの選択内容を基準に適用されます。

トップ高さ

トップ高さでは、切り取りのトップを表す高さを設定します。トップ高さは、[ボトム]より上に設定する必要があります。トップ高さは、高さを設定するために後続のオフセットとともに使用されます。



トップ高さ

トップ オフセット:

トップ オフセットは、上にあるトップ高さのドロップダウン リストの選択内容を基準に適用されます。

ボトム高さ

ボトム高さでは、最終加工の高さまたは深さ、および工具がストック内に下降する最小深度を指定します。ボトム高さは、[トップ]より下に設定する必要があります。ボトム高さは、高さを設定するために後続のオフセットとともに使用されます。



ボトム高さ

ボトム オフセット:

ボトム オフセットは、上にあるボトム高さのドロップダウン リストの選択内容を基準に適用されます。

[パス]タブの設定



許容差

スプラインや楕円などの図形を線形化する際に使用する許容差です。この許容差は、最大弦の距離として解釈されます。



緩い許容差 .100



厳しい許容差 .001

工作機械の輪郭動作は、線分 G1 および円弧 G2、G3 コマンドを使用してコントロールされます。これに対応するには、線形化することにより CAM をスプラインおよびサーフェス ツールパスに近づけ、多数の短い線分セグメントを作成して目的の形状に近似させます。ツールパスを目的の形状にどの程度正確に一致させられるかは使用する線分の数に大きく依存します。より多くの線分を作成することによりスプラインまたはサーフェスの呼び形状により近似したツールパスになります。

データ枯渇

非常に厳しい許容差を常に使用することは魅力的ですが、ツールパス計算時間が長くなる、G-code ファイルが大きくなる、線分移動が非常に短くなるなどのデメリットもあります。Inventor HSM の計算は非常に速く、また最近のほとんどの制御機には少なくとも 1MB の RAM があるため、最初の 2 つはそれほど問題ではありません。しかし、短い線の移動が高速の送り速度と組み合わされると、データ枯渇として知られる現象が発生することがあります。

データ枯渇は制御機がデータを処理しきれなくなった場合に発生します。CNC 制御機が 1 秒あたりに処理できるコード(ブロック)の行数は有限です。古いコンピュータ上では 40 ブロック/秒 と少なく、HAAS オートメーション コントロールのような新しいコンピュータ上では 1,000 ブロック/秒以上です。短い線分移動と高い送り速度では、制御機が処理することができる以上の処理速度を強制することができます。そのような場合は、それぞれの移動した後にコンピュータは一時停止し、制御機からの次のサーボ コマンドのために待機する必要があります。

補正タイプ:

補正タイプを指定します。

注: 制御機補正(摩耗補正および逆摩耗補正を含む)は仕上げパスでのみ行われます。

仕上げオーバーラップ:

仕上げオーバーラップとは、工具が退出する前にエントリ ポイントを越える距離です。仕上げオーバーラップを指定すると、エントリ ポイントの材料が適切に除去されます。



仕上げオーバーラップなし



仕上げオーバーラップ 0.25"

注: 仕上げオーバーラップは選択した輪郭に沿うため、大きなオーバーラップを指定しても安全です。

面取り幅:

面取りの幅です。面取りされていないエッジの場合、これは面取りの最終的な幅です。

面取り先端オフセット:

これは、ツールパス放射状オフセットを調整することにより選択したエッジと工具との接触を維持したまま、ツールパスの深さに追加されます。

面取りのクリアランス:

この値では、面取りされていないモデル図形から工具を退避する必要がある距離を指定します。

円滑化

指定されたフィルタリング許容差内で可能な余分点を削除し円弧をフィッティングさせることで、ツールパスを円滑化します。



円滑化をオフ



円滑化をオン

円滑化は精度を犠牲にすることなくコードサイズを減らすために使用されます。円滑化は、同一直線上の線を 1 本の線分と接線円弧で置換することにより、曲線領域内の複数の線分に置換します。

円滑化の効果は劇的である場合があります。G-code ファイル サイズが 50% 以上減少する可能性があります。加工がより早くよりスムーズに実行され、サーフェス仕上げが向上します。コードの削減量はツールパスが円滑化に適しているかによって異なります。平行パスなどの主に主平面にあるツールパス(XY、XZ、YZ)は、フィルタが良く機能します。3D スキャロップなどを行わないものは削減量が少なくなります。

円滑化トレランス:

円滑化フィルタの許容差を指定します。

円滑化は、許容差(オリジナルの線形化パスが生成される精度)が円滑化(線分円弧継手)の許容差と等しいか大きい場合に最適に機能します。

注: 合計許容差、またはツールパスが理想的なスプラインもしくはサーフェス形状からはずれることができる距離は、カット トレランスおよび円滑化トレランスの合計です。たとえば、カット トレランスが .0004 インチおよび円滑化トレランスが .0004 インチの設定では、ツールパスは理想的なパスから .0008 インチの差でオリジナルのスプラインまたはサーフェスと異なる可能性があります。

送り最適化

コーナーで送りが減速するように指定します。

最大方向転換:

送り速度を減速する前の最大角度変更を指定します。

短縮された送り半径:

送りが減速する前の最小半径を指定します。

短縮された送り距離:

コーナー前での送り減速の距離を指定します。

短縮された送り速度:

コーナーで使用する減速された送り速度を指定します。

内側コーナーのみ

内側のコーナーの送り速度のみを減速することができます。

[リンク]タブの設定



高速送りモード:

早送り動作を真に高速(G0)として出力する場合、および高速送り速度動作(G1)として出力する場合を指定します。

このパラメータは、通常は「参照線」動作を高速で実行するマシンへの高速の衝突を回避するように設定されます。

高速送り速度:

G0 の代わりに G1 として早送り動作の出力に使用する送り速度です。

早送り退避を許可

有効にすると、退避が早送り動作(G0)として実行されます。退出送り速度での退避を強制的に無効にします。

セーフ距離:

退避動作時の工具とパーツ サーフェス間の最短距離です。距離は仕上げ代が適用された後に測定されるため、負の仕上げ代を使用する場合は、セーフ距離が衝突を回避するのに十分な大きさであることを特に注意して確認する必要があります。

進入

進入の発生を有効にします。



進入

水平進入半径:

水平進入動作の半径を指定します。



水平進入半径

進入内角度:

進入円弧のスイープを指定します。



内角度 @ 90 度



内角度 @ 45 度

直線進入距離:

コントローラの半径補正を有効にするには、直線進入の移動の長さを指定します。



直線進入距離

直交

進入および退出円弧の接線延長を円弧に対して直交する移動に置き換えます。



垂直エントリ/終了を表示

例: できるだけ大きな進入円弧(円弧が大きいほどドウェル マークの可能性が少なくなります)を有するボアで、ボアの側面に延長されるため接線の直線進入が不可能な場合です。

垂直の進入半径:

進入が進入からツールパスに移動するときに円滑化される垂直円弧の半径です。



垂直の進入半径

退出

退出の発生を有効にします。



退出

進入と同じ

リードアウトの定義をリードイン定義と同一にする必要があります。

水平リードアウト半径:

水平退出動作の半径を指定します。



水平退出半径

退出内角度:

リードアウトの円弧のスイープを指定します。

直線退出距離:

コントローラの半径補正を無効にするには、直線退出の移動の長さを指定します。



直線退出距離

直交

進入および退出円弧の接線延長を円弧に対して直交する移動に置き換えます。



垂直エントリ/終了を表示

例: できるだけ大きな進入円弧(円弧が大きいほどドウェル マークの可能性が少なくなります)を有するボアで、ボアの側面に延長されるため接線の直線進入が不可能な場合です。

垂直退出半径:

垂直退出の半径を指定します。



垂直退出半径
