視覚化システムとグラフィックスを強化するには

Inventor では、ビューポートでリアルな外観のモデルを作成できるように、簡単で使いやすい視覚化エフェクトが提供されています。各種エフェクトが使用できるかどうかは、グラフィックス ハードウェア、オペレーティング システム、および Inventor のグラフィックス ハードウェア設定([アプリケーション オプション] [ハードウェア]タブ)によって異なります。

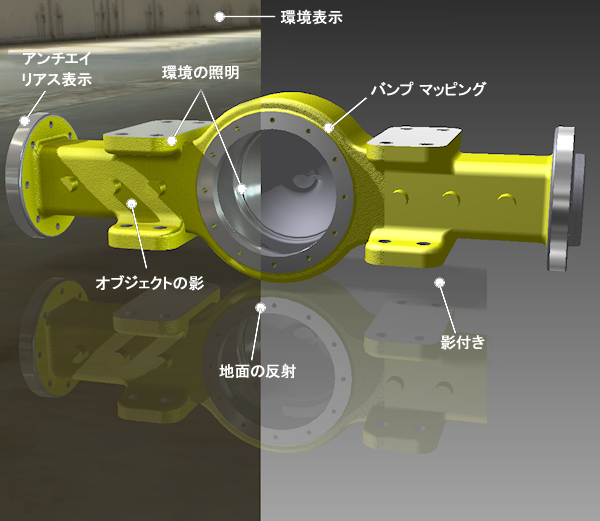

次の図は、オートデスクの各種フィーチャ レベルで使用できる、視覚エフェクトです。その下の表は、各レベルでの最小システム要件の規定です。

グラフィックス ハードウェア設定	[クオリティ]	パフォーマンス	パフォーマンス	パフォーマンス	最適化
オートデスク フィーチャ レベル	Advanced 4_1	Full 3_1	Medium 3_0	Basic 2_0	従来の
グラフィックス機能	DirectX 11 Shader Model 4.0	DirectX 10.1 Shader Model 3.1	DirectX 10.1 Shader Model 3.0	DirectX 10.1 Shader Model 2.0	DirectX 10.1 固定機能パイプライン
グラフィックス ハードウェア メモリ	512 MB (1 GB を推奨)	512 MB	512 MB	256 MB	128 MB
グラフィックス ハードウェア世代	2008 以降	2005 以降	2005 以降	2003 以降	1998 以降

オートデスク フィーチャ レベルは、次の 2 種類の方法で照会できます。

• [アプリケーション オプション]、[ハードウェア]、[診断]の順に移動します。[ハードウェア]タブで[パフォーマンス]または[クオリティ]設定のいずれかを使用しているときには、ダイアログにオートデスク フィーチャ レベルが表示されます。
• コマンド プロンプトで、スタンドアロンの AdskDiagOutput ツールを実行します。システムやグラフィックス ハードウェア関連の情報に加えて、システムのオートデスク フィーチャ レベルがレポートされます。
