簡略化されたアセンブリの概要

簡略化ツールを使用して、モデルの複雑さを軽減し、設計プロセス全体を通じてすばやく参照できるようにします。

アセンブリのパーツ ファイル(.ipt)で提供されている詳細の一部は表示しなくてもよい場合は、取り付けポイントなどの重要な情報だけを持つアセンブリの簡易リプレゼンテーションを作成します。簡略化ツールを使用して、設計プロセス全体を通じて、簡単にすばやく参照できるよう、モデルの複雑さを軽減します。

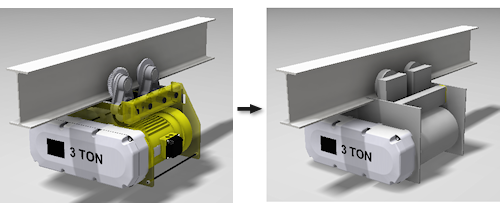

たとえば、モデルを単純化して、次のことを行えます。

• 知的財産を削除して、リバース エンジニアリングを行わずにクライアントとモデルを共有する
• パフォーマンスを向上させる

ワークフローの概要

1. アセンブリ ファイル(.iam)を開きます。[簡略化]タブをクリックします。
2. [コンポーネントを追加]をクリックし、簡略化バージョンに含めるコンポーネントを指定します。
3. エンベロープを定義して、複雑なジオメトリを置換します。
4. コンポーネントを 1 つの簡略化されたパーツに結合します。

分かりやすい RFA モデルを作成するための ステップ バイ ステップ ワークフローを表示するにはここをクリックします 。
