- 中心マークまたは中心線を右クリックし、[中心マークのスタイルの編集]を選択します。
- [スタイルおよび規格エディタ]で、マーク、ギャップ、寸法補助線、およびその他の属性を変更します。中心マークと中心線の線種が実線に設定されている場合、すべての中心マーク スタイル属性が図面に適用されます。
- 中心マークや中心線の線種を変更するには、[スタイルおよび規格エディタ]ブラウザの[画層]ノードを展開し、[中心マーク]または[中心線]をクリックします。次に、[画層スタイル]テーブルで希望の線種を選択します。
- [保存]、[完了]の順にクリックして、[スタイルおよび規格エディタ]を閉じます。

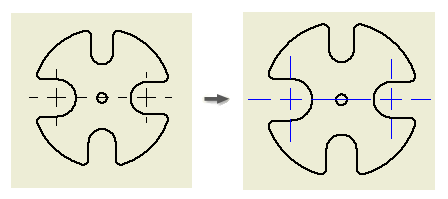

図面の中心マークと中心線の外観は、新しいスタイル設定に従って変更されます。
