ShaderFX カスタムコードノード

カスタムコードノードを使用して、カスタム関数を書き込み、シェーダに追加することができます。

カスタムコードノードを作成するには、ShaderFX メニューバーから設定 > 高度なモードの切り替え(Settings > Toggle Advanced Mode)を選択して高度なモードを有効にしてから、Hw シェーダノード > 各種 > カスタムコード(Hw Shader Nodes > Various > Custom Code)を選択します。既定では、カスタムコードノードに、2 つの入力(テクスチャおよびサンプラ状態)が含まれます。これらの入力のそれぞれの正方形のポートは、複数の入力を受け入れることができることを示します。このノードによって、テクスチャからピクセルを読み取ることができます。既定では、ノードに出力はありません。

アトリビュートエディタの編集(Edit)ボタンを押すと、表示されたカスタムコードエディタにコードを入力できます。基本的なエディタが提供されますが、任意のエディタでコードを書き込み、コードが完了したらコピーしてペーストすることもできます。構造体と基本関数の定義は開始のために提供されています。

最初の構造体は出力を示します。既定では、float4 color です。

struct CustomCode1188Output
{
	float4 color;
};

関数定義は入力パラメータを定義します。既定では、float inputA です。

CustomCode1188Output CustomCode1188Func( float inputA )

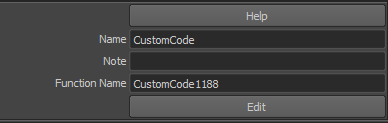

カスタムコードアトリビュートエディタは、関数名(たとえば、CustomCode1188)を一覧表示します。

関数名はカスタマイズすることができます。ただし、構造体、関数、および、関数名は、すべて同一である必要があります。

エディタを閉じた後、入力 inputA と出力 color が作成されます。

注: スクリプトを使用してカスタムコード(Custom Code)ノードを作成する場合、ノードがそれ自身を更新できるようにするために、カスタムコードを更新した後でリフレッシュアクションを実行する必要があります。この操作を実行するには、shaderfx コマンドの edit_action フラグを使用します。

シェーダ言語

レンダリングエンジンとプラットフォームに応じて、異なるシェーダ言語が使用されます。

ビューポート 2.0の場合:

SFX_HLSL_5: DirectX 11 モードの場合
SFX_OGSFX: OpenGL コアプロファイルモードの場合
SFX_CGFX_3: OpenGL モードの場合

スウォッチの場合:

SFX_GLSL_4: Linux/Windows の OpenGL の場合と OpenGL コアプロファイルモードを実行しているすべてのプラットフォームの場合
SFX_GLSL_1_2: Mac OS X の OpenGL の場合
SFX_HLSL_5: DirectX 11 の場合
SFX_SWATCH: ShaderFX 内のスウォッチをレンダリングする場合(ただし、値はビューポート 2.0 内でレンダリングすると false になる)

Maya では使用されていない言語:

SFX_HLSL_3: エクスポート可能
_3DSMAX_: 3ds Max で使用する場合

Maya の場合:

_MAYA_: Maya 内でシェーダが実行している場合、値は true になる

DirectX モードと OpenGL モードの両方を使用する場合、関数には両方のモードの言語が含まれていることを確認してください。また、それぞれのオペレーティングシステムの言語が含まれていることも確認してください。

例

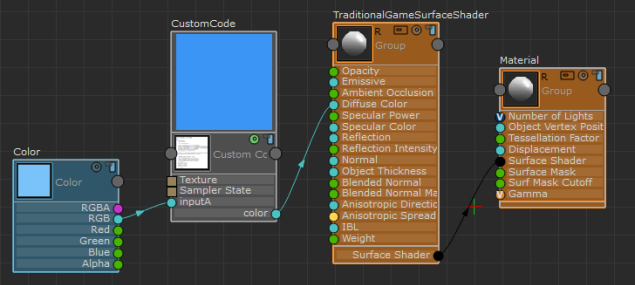

この簡単な例では、出力は出力自体で乗算された入力カラーです。カスタムコードスウォッチは、inputA から接続される青より暗い青で表示されます。

struct CustomCode1181Output
{
    float3 color;
};

CustomCode1181Output CustomCode1181Func( float3 inputA )
{
    CustomCode1181Output OUT;
    OUT.color = float3(inputA*inputA);
    return OUT;
}

次の例は、Maya がサポートするいくつかの言語でテクスチャをサンプリングし、入力カラーによってサンプル値を乗算する方法を示しています。if/endif と ifdef/endif ステートメントは、コンパイル時に実行される if ステートメントを使用してコードをラップします。

struct CustomCode1178Output
{
    float3 color;
};

CustomCode1178Output CustomCode1178Func( float3 inputA, float2 UV )
{
    CustomCode1178Output OUT;

    float3 t = float3(0,0,0);
    #if defined(SFX_CGFX_3) || defined(SFX_HLSL_3)
        t = tex2D( SFX_SAMPLER0, float2(UV.x, 1-UV.y) ).xyz;
    #endif

    #ifdef SFX_HLSL_5
        #if defined(SFX_SWATCH) || defined(_3DSMAX_)
            t = SFX_TEXTURE0.Sample( SFX_SAMPLER0, UV );
        #else
            t = SFX_TEXTURE0.Sample( SFX_SAMPLER0, float2(UV.x, 1-UV.y) );
        #endif
    #endif

    #ifdef SFX_GLSL_4
        t = texture( SFX_TEXTURE0, float2(UV.x, 1-UV.y) ).xyz;
    #endif

    #ifdef SFX_GLSL_1_2
        t = texture2D( SFX_TEXTURE0, float2(UV.x, 1-UV.y) ).xyz;
    #endif

OUT.color = inputA * t;

return OUT;
}

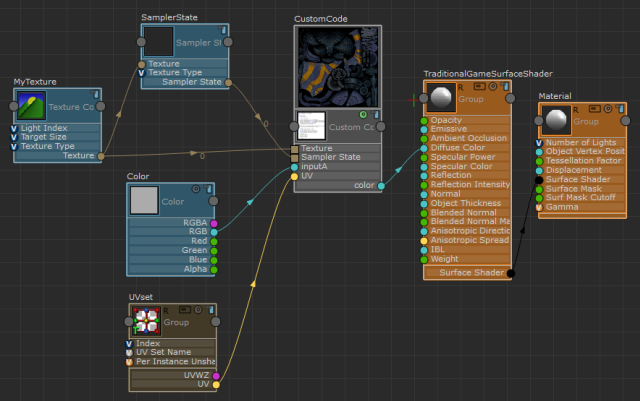

カスタムコードノードを作成した後に、以下のノードを作成して下のグラフに示すようにそれらを接続します。

Hw シェーダノード > テクスチャ > テクスチャコンポーネント(Hw Shader Nodes > Textures > Texture Component)
Hw シェーダノード > テクスチャ > サンプラ状態(Hw Shader Nodes > Textures > Sampler State)
Hw シェーダノード > 値 > カラー(Hw Shader Nodes > Values > Color)
Hw シェーダノード > 共通入力 > UV セット(Hw Shader Nodes > Inputs Common > UV Set)

DirectX 11 を使用すると、ビューポート 2.0(Viewport 2.0)とスウォッチのテクスチャが、SFX_HLSL_5 コードを使用してサンプリングされます。OpenGL を使用すると、ビューポート 2.0(Viewport 2.0)のテクスチャは SFX_CGFX_3 コードを使用してサンプリングされ、スウォッチは SFX_GLSL_4 コードを使用してサンプリングされます(Linux/Windows の場合)。

また、カスタムコードエディタでは、SFX_TEXTURE[n] または SFX_SAMPLER[n] を使用してテクスチャを参照するように促すコメントがあります。このように、テクスチャの名前(たとえば、grass_texture_A)をハードコード化する必要はありません。SFX_TEXTURE[n] と SFX_SAMPLER[n] は、テクスチャを接続する順番を指します。最初に接続するテクスチャコンポーネント/サンプラ状態のノードペアはそれぞれ SFX_TEXTURE[0] と SFX_SAMPLER[0]、次のペアは、それぞれ SFX_TEXTURE[1] と SFX_SAMPLER[1] です。上のグラフでは、テクスチャコンポーネントとサンプラ状態から放出される接続が 0 を示していることを確認できます。

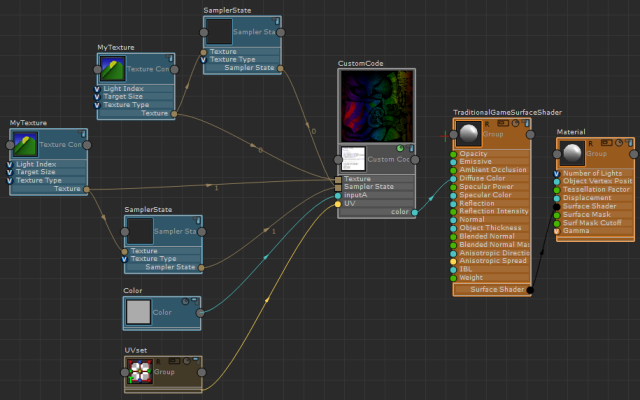

次に、テクスチャコンポーネント/サンプラ状態の 2 つのペアのグラフの例を示します。1 つのペアには 0 を示す接続があり、もう 1 つには 1 を示す接続があります。構成をよくするためにノードをグループ化することもできます。
