同じサーフェス上のすべての三角形に選択を拡張する

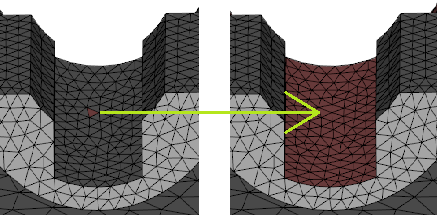

同じサーフェス上のすべての三角形要素を選択するには、 [同じサーフェス上の三角形]ツールを使用します。

このツールは、たとえば、境界条件を適用したりサーフェスを編集する前に、同一サーフェス上のすべての三角形要素を選択する場合に使用します。要素は、要素のプロパティが異なる場合でも、接続されていれば選択されます。

注: サーフェスは、スムーズな曲げ角度で接続された要素によって定義されます。プロパティの異なる要素を同じサーフェスの一部にすることができます。

[同じサーフェス上の三角形]ツールは、次のメッシュ タイプでサポートされています。

• Midplane
• Dual Domain

1. 関連するレイヤーが表示されていることを確認します。非表示の三角形は選択されません。
2. サーフェス メッシュ要素を選択します。
3. ([メッシュ]タブ > [選択]パネル > [拡張...])をクリックして、ドロップダウン メニューから [同じサーフェス上の三角形]を選択します。
