磁気ベクトル ポテンシャル結果

この結果の取得

メッシュ タイプ:

• Dual Domain
• 3D

次を含む解析順序:

• 冷却(FEM)

この結果は、既定ではスタディ タスク ペインに表示されません。代わりに、解析の実行後に[新規プロット]として作成できます。それには、 ([結果]タブ > [プロット]パネル > [新規プロット] > [プロット])をクリックします。 [磁気ベクトル ポテンシャル]が[利用可能な結果]に表示されます。

この結果の使用法

この結果は中間結果ですが、ジュール発熱の結果をより良く理解することができます。ベクトルの方向および大きさを確認し、それらが適切なサイズおよび方向であることを確認します。

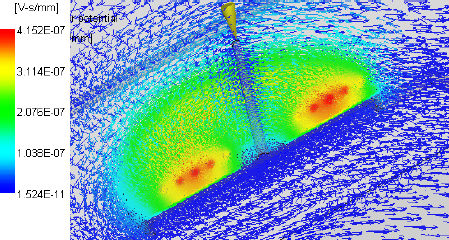

図 1: 金型内の磁気ベクトル ポテンシャル
