通過量結果

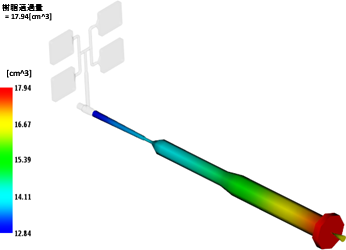

樹脂通過量結果は、射出ノードに直接接続された各ビーム要素(ランナー システム)を通過した材料の総体積を示します。

この結果は、次のメッシュ タイプの[充填]解析から生成されます。

• Midplane
• Dual Domain
• 3D

注: 樹脂通過量結果

• 2 ショット オーバーモールディング解析の第 1 ショットと第 2 ショットの両方に使用できます。
• [冷却(FEM)]解析にも使用できますが、流れの反復計算が有効の場合に限られます。
• 掛け数が適用されている場合に、1 個取りへの流動を示します。
• 要素(ビーム)結果としてプロットされます。
• 未充填の要素にはプロットされません。

この結果の使用法

樹脂通過量結果は主に、多点ゲートや多数個取り設計での流動のバランスをチェックする目的で使用されます。

樹脂通過量結果からは、射出ノードに直接接続されたランナー システムの各ビーム要素を通過した材料の体積が分かります。体積はスプルー部分で最大値となり、ゲート部分で最小値となります。この結果は、解析の最後に 1 回書き込まれます。

樹脂通過量結果は三角形要素には生成されません(ビーム要素が対象となります)。一般に、多点ゲートの成形品の各ゲートを通過する材料の体積はほぼ同じです。

確認事項

• アンバランス流動
