別のアプリケーションで開くことができるように、モデルの反りやウィンデージのある形状をネイティブの CAD 形式にエクスポートできます。
- 元の CAD モデルを各自のスタディにインポートする場合、既定の[Autodesk Moldflow Design Link を使用した直接インポート]オプションが選択されていることを確認してください。
- 元の CAD モデルをスタディから削除しないようにしてください。
- 標準の方法で、反り形状の書き出しを行います。[反りメッシュ/形状のエクスポート]ダイアログ ボックスの[形式]で、[CAD ファイル]を選択します。
- [方向]と[表示倍率]を設定します。
注: スケール係数が大きすぎないように確認します。自己交差面が発生する原因になります。そのような面が発生すると、有効なソリッド モデルは作成されず、CAD モデルのエクスポートが失敗します。
- .sat (v7) または .step のどちらのファイルでもモデルをエクスポートすることができます。
注: この機能が正しく動作するためには、高品質な CAD モデルを使用することが重要です。何度も変換すると、CAD モデルに不良が発生することがあります。さらに、再構築により、スライバー面に関して失敗することがあります。
部分的なエクスポート

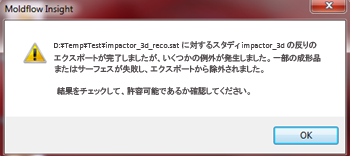

すべてのサーフェスを再構築することができない場合、部分的に再構築されたモデルがエクスポートされます。この場合、エクスポートが完了すると次のようなメッセージが表示されます。
次に進む前に、CAD ソフトウェアのモデルを確認してください。
