測定ツール

[測定]ツールを使用すると、測定モードを切り替えてモデル上の距離を測定できます。

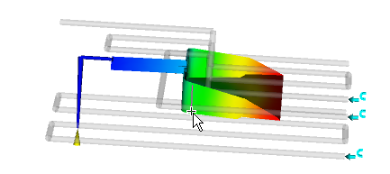

モデルで測定を開始する点をクリックします。モデルで測定を終了する点をクリックします。

各点の座標、測定された距離、およびベクトルが即時に更新されます。

モデル上の距離の測定

1. ([表示]タブ > [ナビゲーション]パネル > [測定])をクリックし、リボンからのこのツールにアクセスします。または、ナビゲーション バーからアクセスすることもできます。
2. ノード間の距離を測定する場合は、選択されている[スナップ対象]を[最も近くのノード]に変更します。
3. 測定開始位置の点またはノードをクリックします。

   クリックした点の座標が[開始]ボックスに表示されます。

4. 測定終了位置の点またはノードをクリックします。

   この 2 つ目の点の座標、2 点間の測定距離、および 2 点間のベクトルが表示されます。

注: 短い距離を測定する場合に、測定表示の矢印がじゃまになる場合があります。[測定]ツールボックスでは、矢印スライダーをドラッグして矢印先端部のサイズを調整できます。[矢印]チェック ボックスの選択を解除して、矢印先端部を非表示にできます。
