同じサーフェス上のノードに選択を拡張する

フィーチャの同一サーフェス上のすべてのノードを選択するには、 [同じサーフェス上のノード]ツールを使用します。

このツールは、たとえば境界条件を適用する前に、すべてのサーフェス ノードを選択する場合に使用します。

[同じサーフェス上のノード]ツールは、次のメッシュ タイプでサポートされています。

• Midplane
• Dual Domain
• 3D

注: この機能は、ビームには適用されません。

1. 関連するレイヤーが表示されていることを確認します。非表示のノードは選択されません。

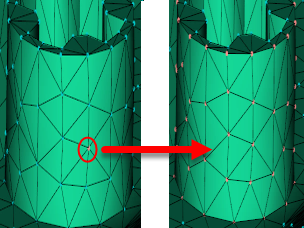

2. サーフェスの内側のノードを 1 つ選択します。
3. ([メッシュ]タブ > [選択]パネル > [拡張])をクリックして、ドロップダウン メニューから [同じサーフェス上のノード]を選択します。
