同じサーフェス上の四面体要素に選択を拡張する

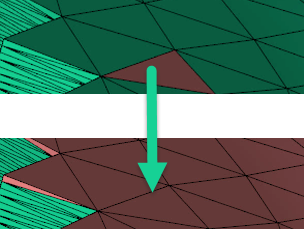

3D メッシュの同一サーフェス上に 3 つのノードがある四面体要素をすべて選択するには、 [同じサーフェス上の四面体]ツールを使用します。

このツールは、たとえば、境界条件を適用したりサーフェスを編集する前に、同一サーフェス上のすべての四面体要素を選択する場合に使用します。要素は、要素のプロパティが異なる場合でも、接続されていれば選択されます。

注: サーフェスは、スムーズな曲げ角度で接続された要素によって定義されます。プロパティの異なる要素を同じサーフェスの一部にすることができます。

[同じサーフェス上の四面体]ツールは、次のメッシュ タイプでサポートされています。

• 3D

1. 関連するレイヤーが表示されていることを確認します。非表示の四面体は選択されません。
2. サーフェス上の 3D メッシュ要素を選択します。
3. ([メッシュ]タブ > [選択]パネル > [拡張])をクリックして、ドロップダウン メニューから [同じサーフェス上の四面体]を選択します。
